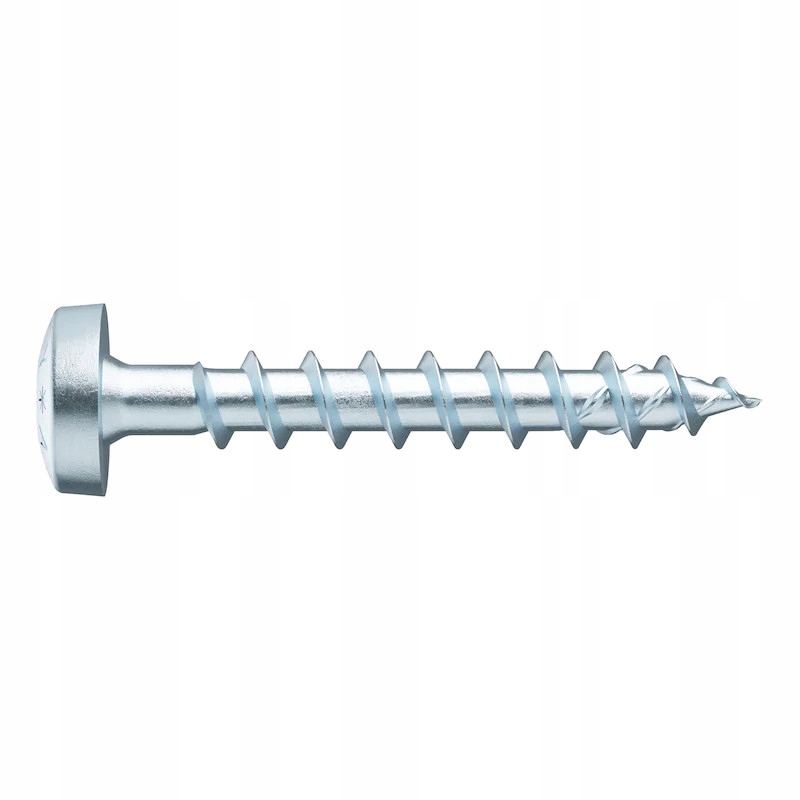

WKRĘT DO ŁĄCZNIKÓW ASSY® 4 PH STAL OCYNKOWANA, GWINT PEŁNY, ŁEB PŁASKO-SOCZEWKOWY

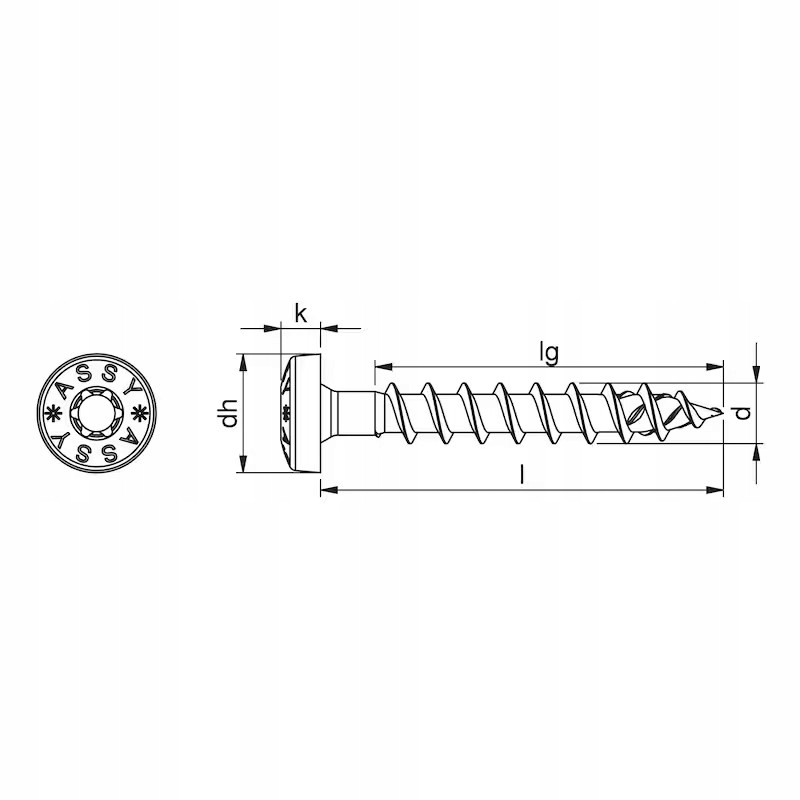

• Średnica znamionowa (d): 3,5 mm
• Długość (l): 16 mm
• Typ łba: P
• Średnica łba (dh): 7 mm
• Wysokość łba (k): 2,4 mm
• Końcówka wewnętrzna: RW20
• Rodzaj gwintu: HOGWD
• Rodzaj gwintu: Pełny gwint
• Format gwintu: Gwint grubozwojny
• Długość gwintu (lg): 14 mm
• Średnica rdzenia: 2,1 mm
• Kształt końcówki: Końcówka z frezem hilltop
• Kąt ostrza: 34 Stopnie
• Materiał: Stal hartowana
• Powłoka: Ocynkowane
• Kolor: Srebrny
• Maks. kąt wkręcania: 90 Stopnie
• Min. kąt wkręcania: 0 Stopnie
• Masa produktu (jednej sztuki): 1,070 g

Przeznaczone do użytku na podłożu:

• Drewno
• Produkt drewnopochodny
• Drewno miękkie
• Sklejka
• Drewno twarde
• LVL

Zakres stosowania

• Uniwersalne
• Złączka
• Płyta metalowa, drewno
• Meble

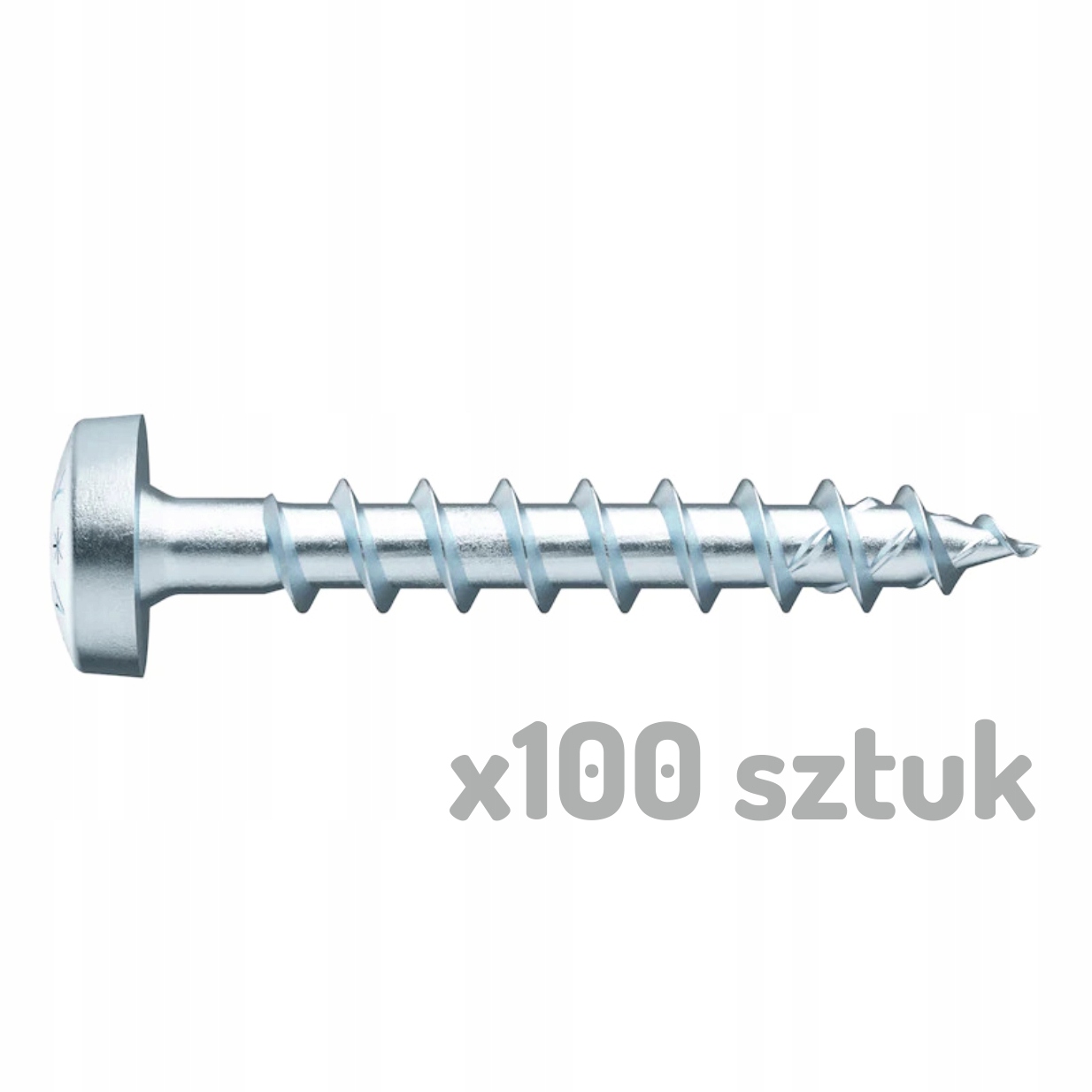

ilość sztuk: 100

stan: fabrycznie nowy

Cena za 100 sztuk

Obszar zastosowania

Do połączeń stal-drewno narażonych na rozciąganie

Gwint pełny, rozpoczynający się bezpośrednio pod łbem umożliwia np. montaż elementów drewnianych lub łączenie blach z drewnem w sposób zapewniający dużą wytrzymałość na rozciąganie. Maksymalna długość gwintu zapewnia większą siłę wyciągania śruby.

Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)

• Wysokiej jakości cynkowane zabezpieczenie powierzchni, pasywowane na niebiesko, bezchromowe(VI), grubość warstwy do ∅ 4 mm A2K 5 µm, od ∅ 4,5 mm A3K 8 µm
• Do klasy wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010--12 + DIN SPEC 1052-100:2013-08
• W przypadku śrub od ∅ 4,5 mm z ocynkowaniem o grubości 8 µm z pasywacją Cr(III) wymagania klasyfikacji T2/C2 są spełnione zgodnie z normą prEN 14592:2017 (D)

Instrukcja

• Aby zapewnić optymalne wykorzystanie śruby, należy użyć bitu RW o odpowiednim rozmiarze
• Śruby z gwintem pełnym nadają się do bezpiecznego montażu złączek lub cienkich materiałów. Wybrana długość śruby powinna być mniejsza od grubości płyty nośnej, w którą ma ona zostać wkręcona
• Wkręty ASSY są zatwierdzone do obciążeń quasi-statycznych
• W przypadku przenoszących obciążenia połączeń drewno-metal wkręty ASSY muszą być dokręcone określonym momentem. Moment dokręcania = wymagany przeważający moment obrotowy x 1,2 < 90% momentu zrywającego

Wkręt z gwintem pełnym i atrakcyjnym wizualnie łbem płasko soczewkowym, do uniwersalnego mocowania z metalowych łączników lub wsporników z tworzywa sztucznego w drewnie w pomieszczeniach suchych lub wilgotnych

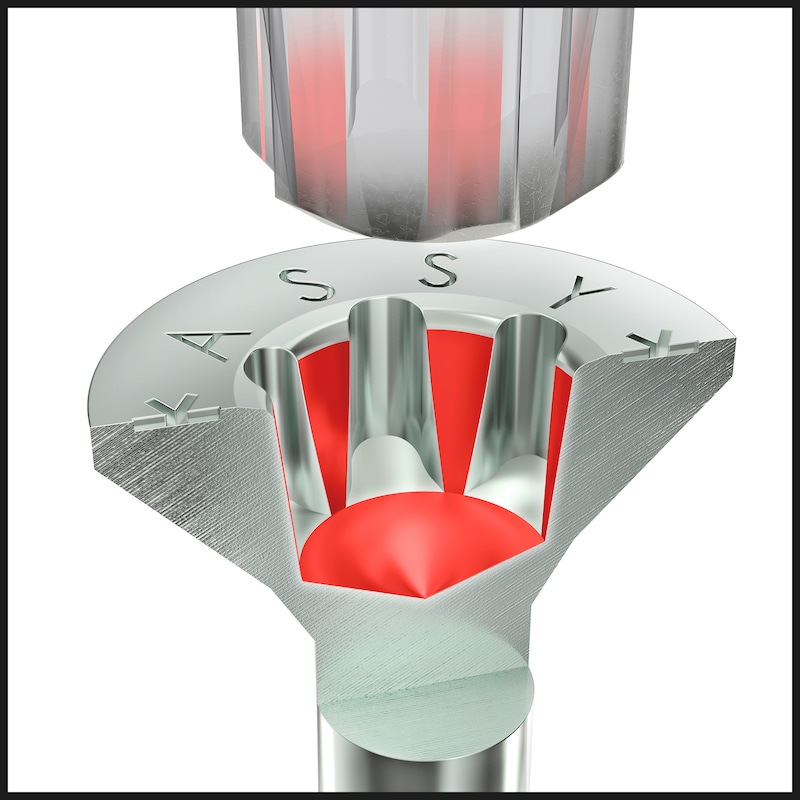

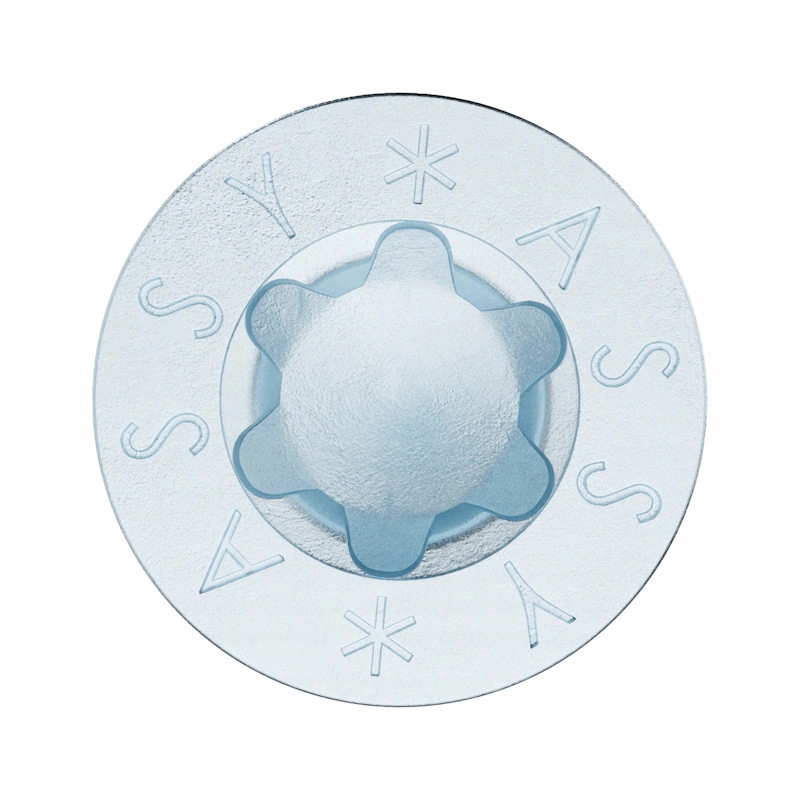

Idealne przeniesienie mocy dzięki napędowi RW

• Większa moc dzięki większej powierzchni styku końcówki
• Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu końcówki
• Mniej zmian końcówek, jedna końcówka do wielu średnic wkrętów
• Kompatybilność z poprzednim napędem AW

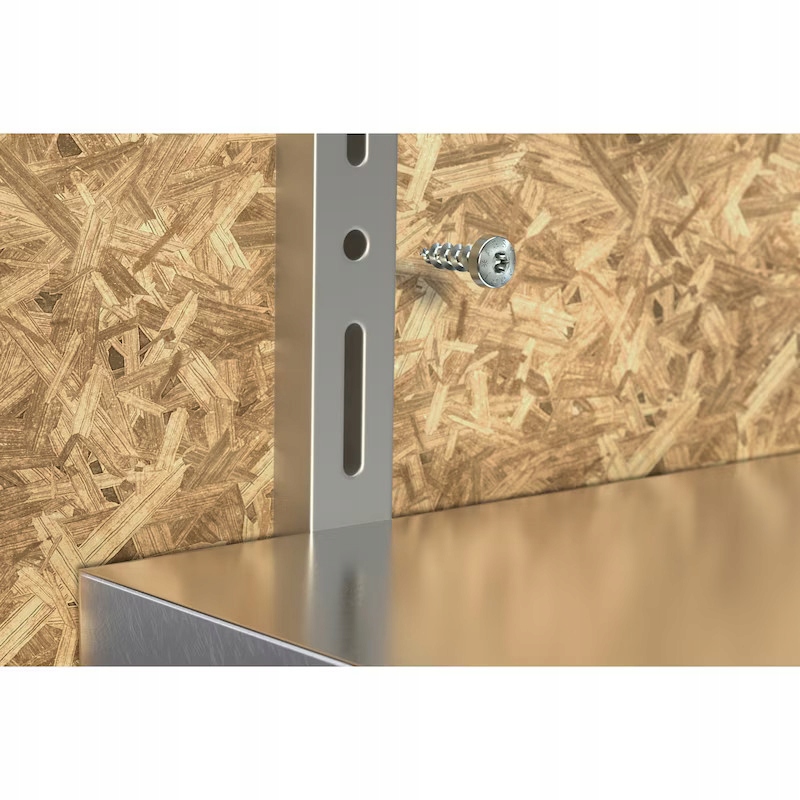

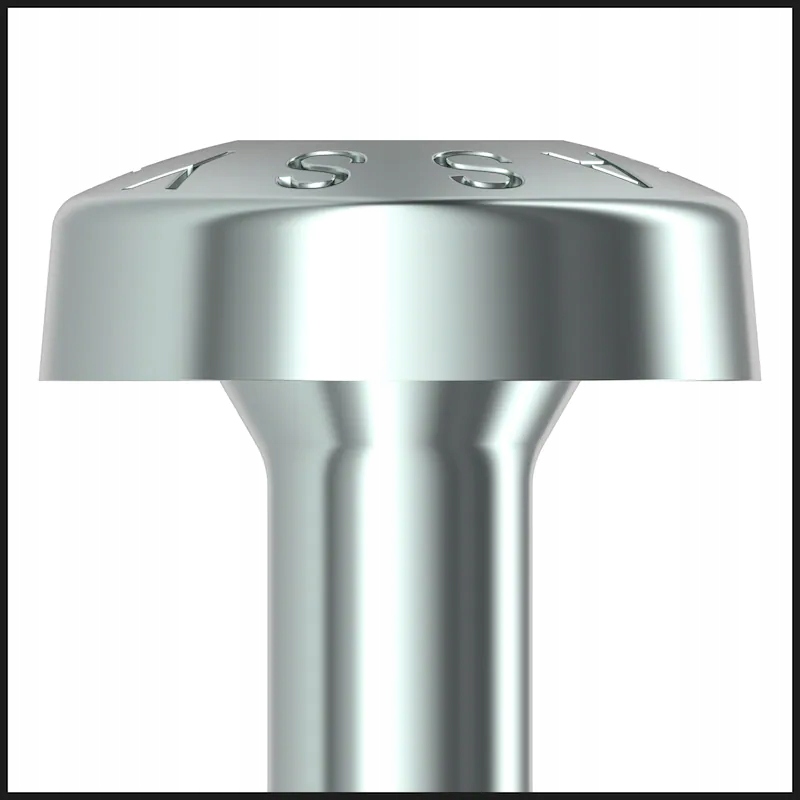

Płaskie mocowanie blach metalowych do celów drugorzędnych

• Łeb płasko-soczewkowy
• Duża powierzchnia styku

Brak nadmiernego dokręcenia, naruszania powierzchni, duży posuw

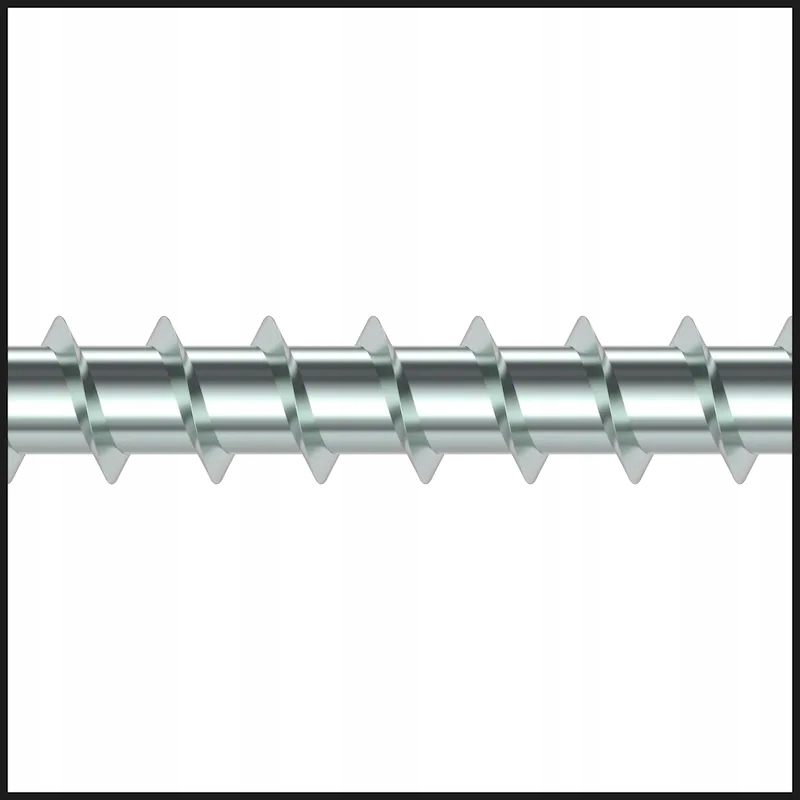

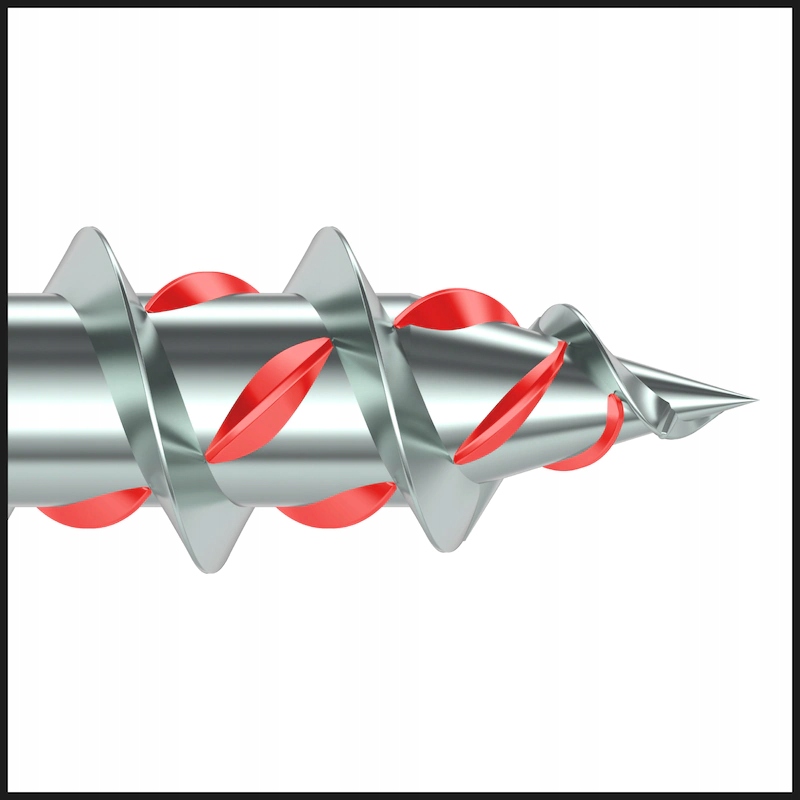

• Większe przeniesienie mocy w twardym drewnie dzięki wzmocnionej, asymetrycznej geometrii boku gwintu grubozwojowego
• Lepsze mocowanie dzięki większym bokom gwintu

Gładki początek gwintu zapewnia optymalne zagłębianie i podcinanie wkrętu

• Zmniejszony efekt rozłupywania dzięki kopułkowemu wykończeniu frezów wierzchołkowych, które zapewnia efekt przemieszczania materiału
• Mniejsze tarcie gwintu pozwala zmniejszyć siłę wkręcania

Uwaga

• Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Do wymiarowania wkrętów ASSY o średnicy od 5 mm należy używać oprogramowania do konstrukcji drewnianych Würth
• Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. W przypadku zastosowań na zewnątrz i w pomieszczeniach, w których panuje stała wysoka wilgotność, należy użyć wkrętów ASSY 4 A2 PH ze stali nierdzewnej
• Wkręty do płyty wiórowej ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kotwach z tworzywa sztucznego, w których można również zmniejszyć obciążenie, należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, końcówka wiertarska, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem płasko-soczewkowym lub z łbem płasko-soczewkowym

Aprobata ETA-11/0190

Należy przestrzegać wymagań Europejskiej Aprobaty Technicznej (ETA)
