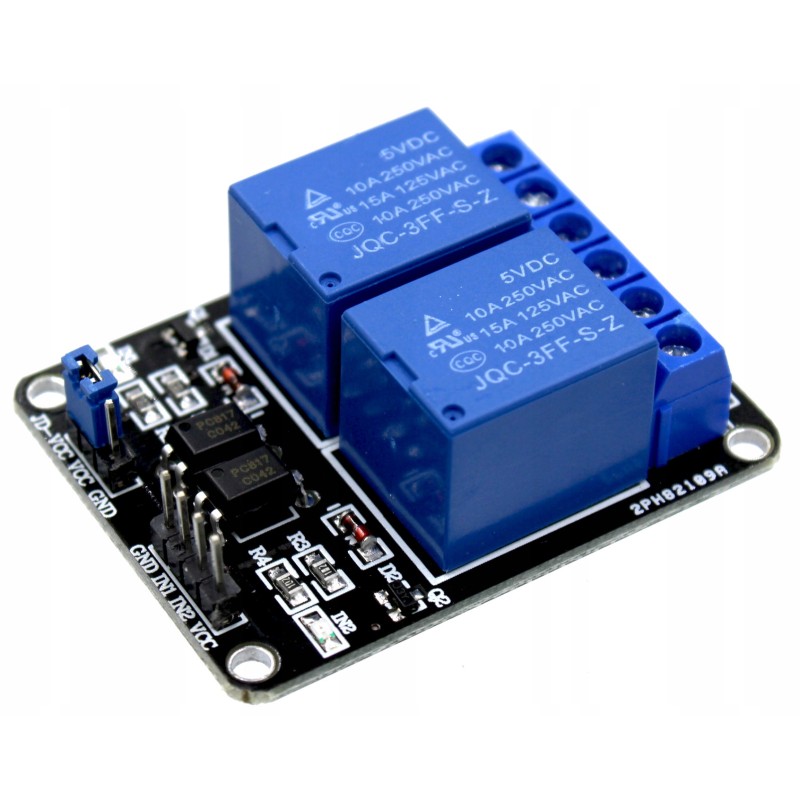

Przekaźnik 2-kanały 5V 10A/250V optoizolacja - Adruino, DIY

• model: 2PH82109A
• napięcie cewki: DC 5V
• ilość przekaźników: 2 (dwa kanały pracy)
• przekaźnik SRD-5VDC-SL-C (dokumentacja) - 2 sztuki
• napięcie cewki: 5 V
• napięcie wejściowe: od 3 V do 5 V
• maksymalne napięcie styków: 250 VAC 30VDC
• maksymalny prąd: 10 A
• wymiary płytki: 48x27x20 mm
• stan: fabrycznie nowy

Cena za 1 sztukę

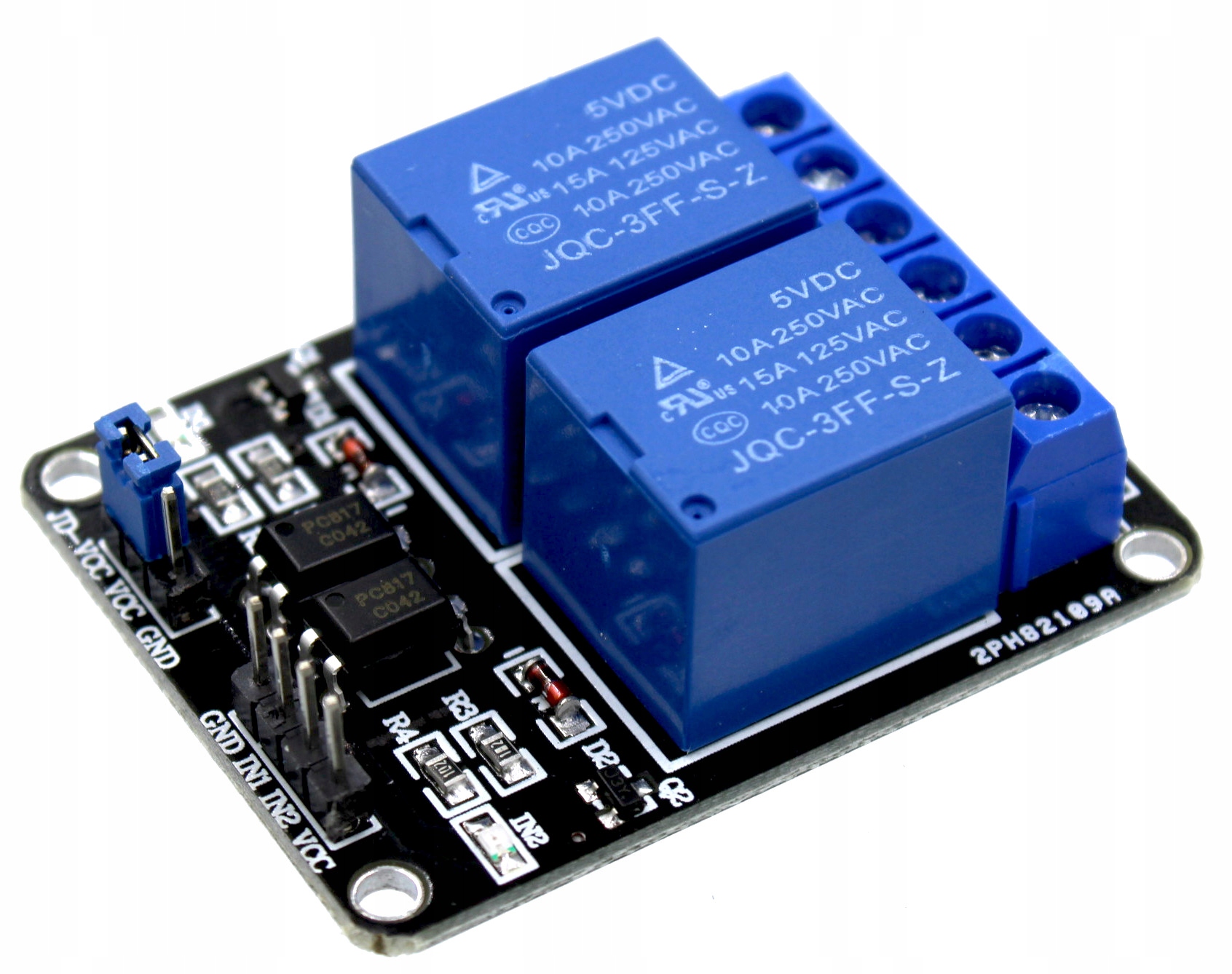

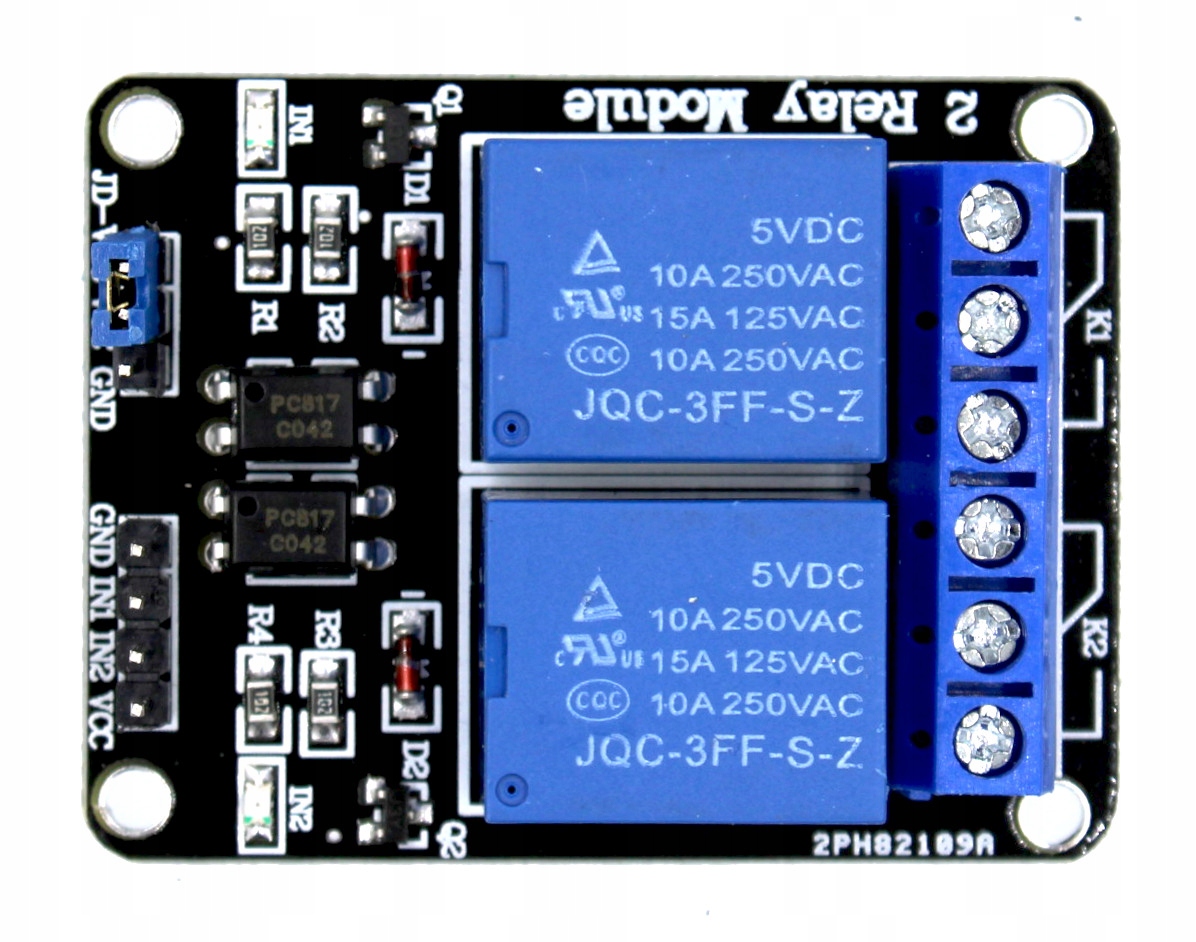

Real foto - zdjęcia zostały wykonane w naszej firmie i są własnością tylko i wyłącznie firmy Idea Group.

IDP: 2PH82109A

Moduł posiada cztery wyprowadzenia wejściowe VCC, GND, IN- i IN+.

Aby układ pracował poprawnie należy podłączyć:

• zasilanie 5 V do pinu VCC
• masę do GND
• sygnały wejściowe do IN1 i IN2 (pierwszy i drugi kanał)

Dzięki zastosowaniu izolacji optycznej, napięcie wejściowe może przyjmować wartość z zakresu od 3 V do 5,5 V.

Zworka pozwala na wybór stanu jakim przekaźnik będzie załączony:

• Zworka pomiędzy VCC a JD - przekaźnik załączany
• Zworka pomiędzy VCC a JD - test kanału przekaźnika (przekażnik nie jest załączany)

Moduł wyposażony w dwa przekaźniki SRD-5 z cewką zasilaną napięciem 5 V z optyczną izolacją wejścia.

Moduł pozwala na sterowanie dwoma elementami wykonawczymi pobierającymi prąd do 10 A kazdy przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego Arduino

Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.

Zastosowanie do płytek stykowych, modułów uruchomieniowych, arduino itp.

Do poprawnej pracy wystarczy podłączyć zasilanie przekaźnika oraz cyfrowy sygnał sterujący.

Przykłady zastosowania:

• Sterownik oświetlenia
• Sterownik układów wykonawczych
• Włącznik do urządzeń elektrycznych w tym silników
• Moduł posiada
• sygnalizacja LED zasilania
• sygnalizacja LED stanu przekaźnika
• Załączenie przekaźnika stanem LOW
