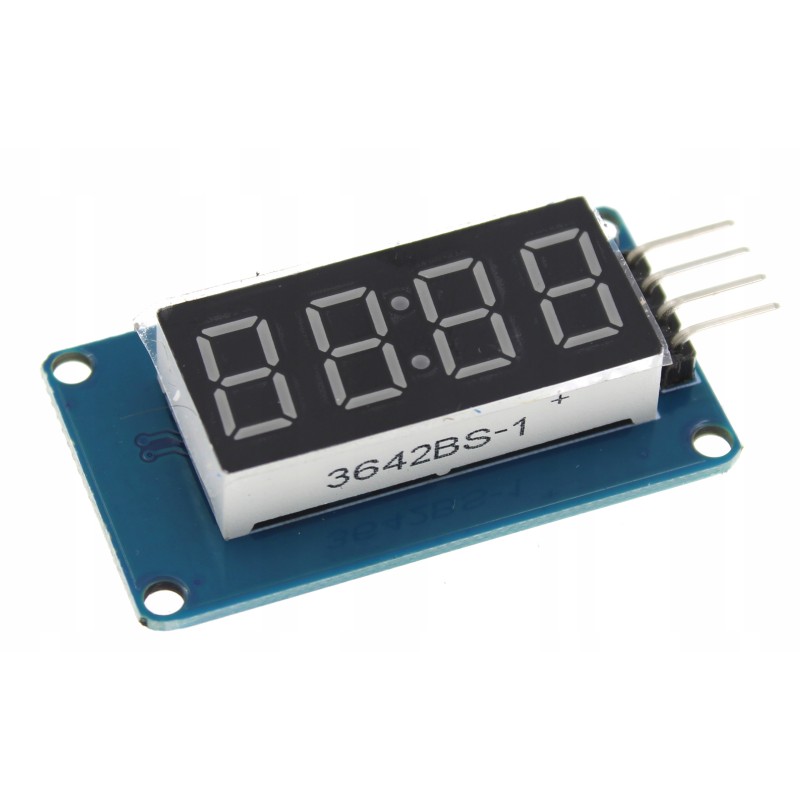

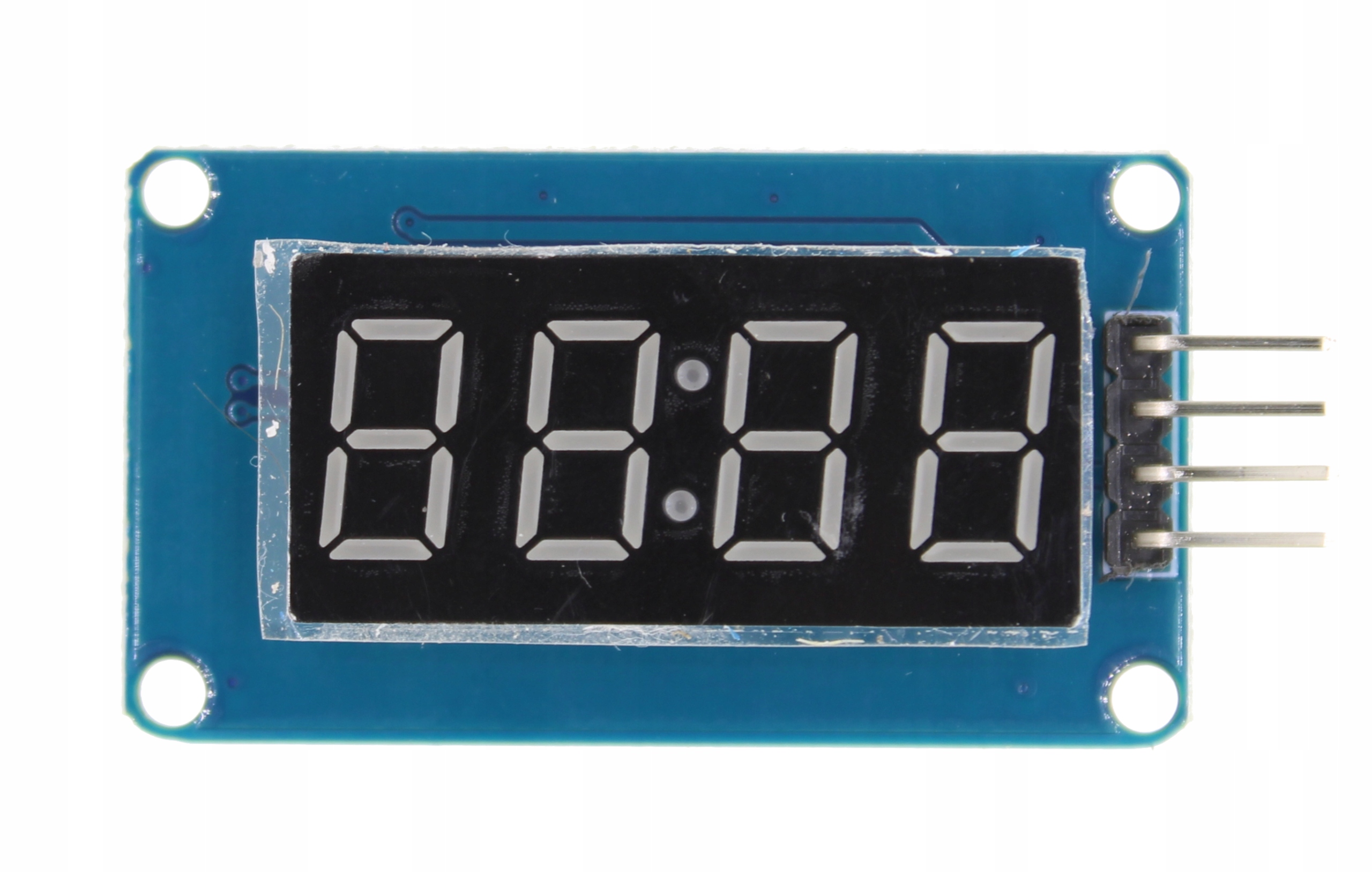

Wyświetlacz LED 4 cyfry + sterownik TM1637 Arduino

• wyświetlacz: 3642BS-1
• sterownik: TM1637

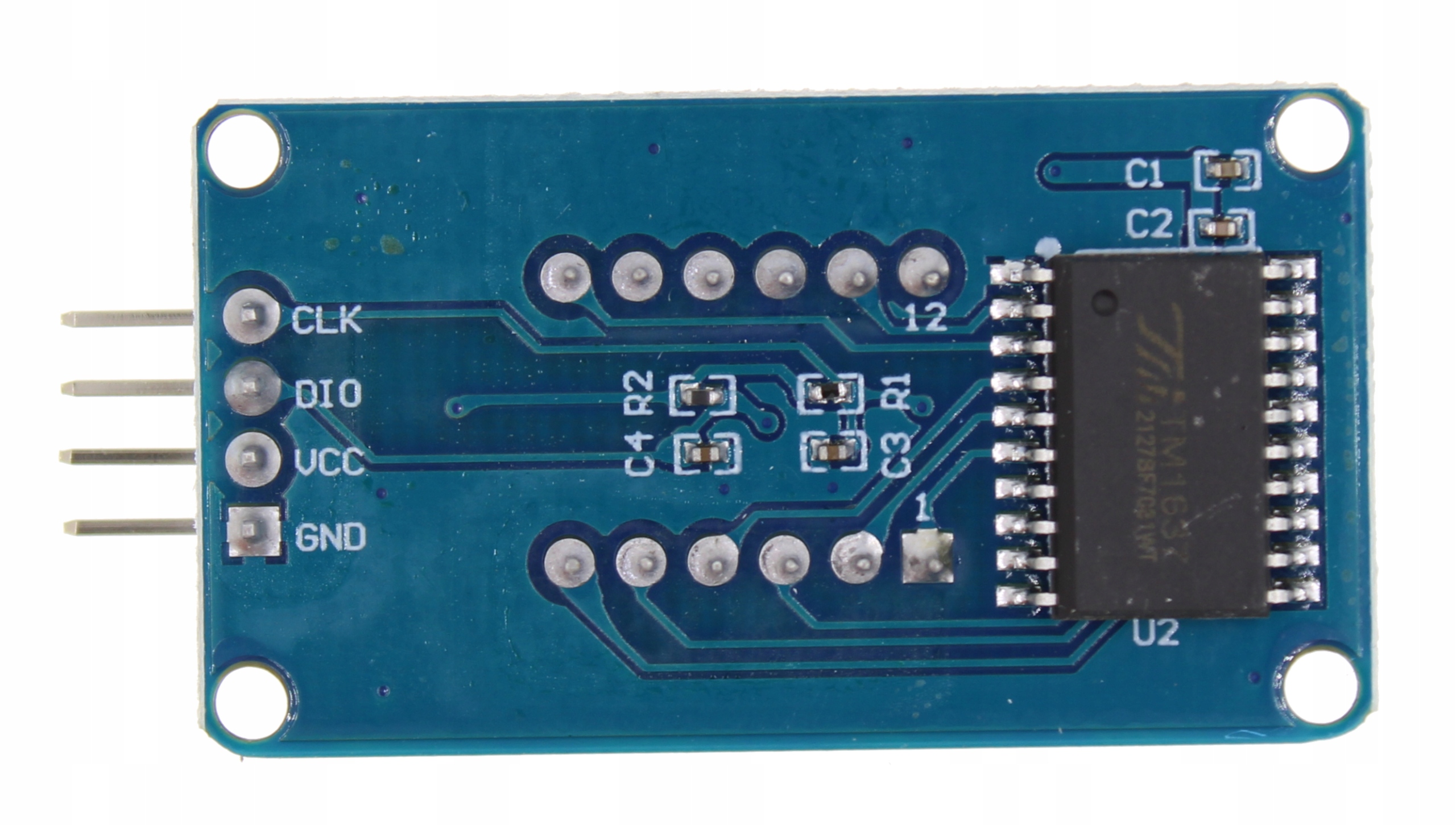

• podłączenie: 4 piny (GND, VCC, DIO, CLK)
• wymiary płytki: 22x42x11 mm
• stan: fabrycznie nowy

Cena za 1 sztukę.

• DIO Serial data input/output, pin 17, szeregowe wejście/wyjście danych, dane wejściowe zapisywane są na wysokim poziomie SCLK, każdy odebrany bajt podczas transmisji, generuje sygnał ACK przy dziewiątym takcie zegarowym.
• CLK Clock input, pin 18, dane są przepisywane na narastającym zboczu sygnału zegarowego
• K1 ~ K2 Key-scan data input, pin 19-20, dane wprowadzane na piny będą odczytywane (zatrzaskiwane) na koniec okresu wyświetlacza
• SG1 ~ SG8 output (segment), pin 2-9, wyjście segmentów (również używane do skanowania klawiatury) typu N, wyjście otwarty dren
• GRID6 ~ GRID1 Output(grid), pin 10-15, wyjście do sterowania anody wyświetlacza, typu P, wyjście otwarty dren
• VDD Logic power, pin 16, 5V ± 10%
• GND Logic ground, pin 1, podłączony systematycznie
