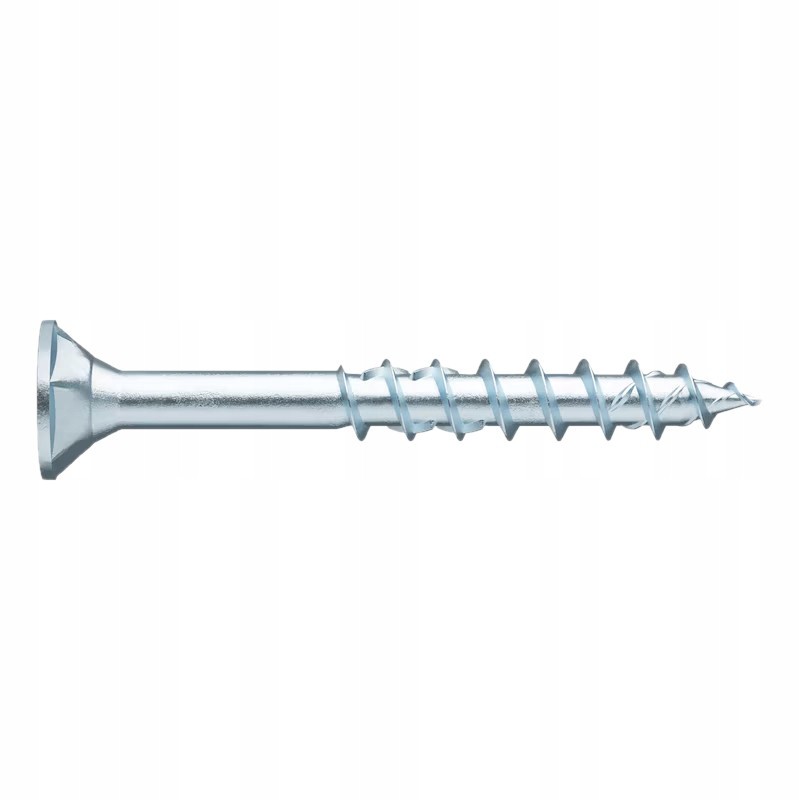

Wurth ASSY 4 P CSMP RW20-(A3K) 5X120/62 0190150120 x100sztuk

• Średnica znamionowa (d): 5 mm
• Długość (l): 120 mm
• Długość gwintu (lg): 62 mm

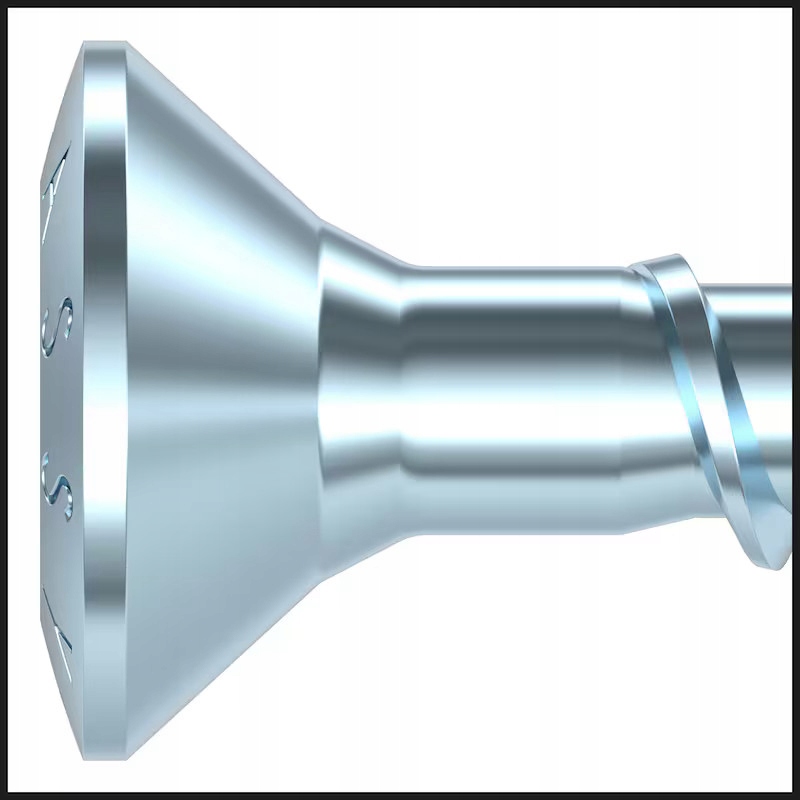

• Typ łba: CS-MPK

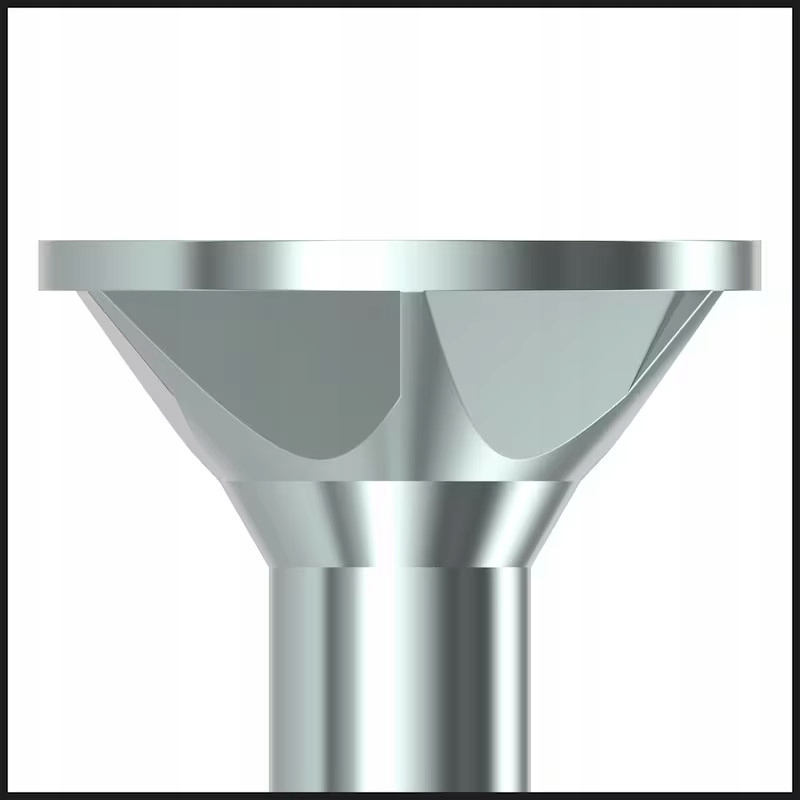

• Szczegóły łba: Frezowane kieszenie
• Średnica łba (dh): 9,6 mm
• Wysokość łba (k): 3,2 mm
• Końcówka wewnętrzna: RW20
• Rodzaj gwintu: HOGWD
• Rodzaj gwintu: Częściowy gwint
• Kształt gwintu: Gwint grubozwojny
• Średnica rdzenia: 3,2 mm
• Kształt końcówki: Końcówka z frezem hilltop
• Kąt ostrza: 34 Stopnie
• Materiał: Stal hartowana
• Powłoka: Ocynkowane
• Kolor: Srebrny
• Min./maks. kąt wkręcania: 0-90 Stopnie
• Przeznaczone do użytku na podłożu: Drewno, Produkt drewnopochodny, Drewno miękkie, Sklejka, Drewno twarde, LVL
• Zakres stosowania: Uniwersalne, Konstrukcja drewniana, Konstrukcja elementu, Konstrukcja z paneli drewnianych, Roboty ciesielskie, Złączka wewnętrzna, Materiał izolacyjny na krokwie, Dach
• Pasujące maszyny: Würth BS 14-A Combi, Würth BS 18-A Combi
• Śruba wymagająca dopuszczenia: Tak
• Dopuszczenie: ETA-11/0190
• Spełnia wymogi RoHS: Tak

Obszar zastosowania

Obszar zastosowania

Do łączenia elementów drewnianych

Gwint częściowy umożliwia ściągnięcie do siebie skręcanych elementów drewnianych. Po wkręceniu cały gwint wkrętu znajduje się w dolnym elemencie.

Do zastosowań w klasie użytkowania 1 i klasie użytkowania 2 (od ∅ > 4 mm)

• Wysokiej jakości cynkowane zabezpieczenie powierzchni, pasywowane na niebiesko, bez chromu (VI), grubość warstwy do ∅ 4 mm A2K 5 µm, od ∅ 4,5 mm A3K 8 µm
• Nadaje się do stosowania w klasie użytkowania 1 (wewnątrz) i od ∅ > 4 mm w klasie użytkowania 2 (osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08
• W przypadku wkrętów od ∅ 4,5 mm z ocynkowaniem o grubości 8 µm z pasywacją Cr(III) wymagania klasyfikacji T2/C2 są spełnione zgodnie z normą prEN 14592:2017 (D)

Instrukcja

• W celu zwiększenia efektu łączenia lub oporu podczas dociągania łba zaleca się stosowanie idealnie dopasowanych podkładek ASSY 4
• Wkręty ASSY można stosować do obciążeń quasi-statycznych
• Aby zapewnić optymalne wykorzystanie wkrętu, należy użyć bitu RW o odpowiednim rozmiarze
• Wkręty z gwintem częściowym idealnie nadają się do łączenia elementów drewnianych. Aby zapewnić optymalne połączenie, elementy mocowane, nie mogą być grubsze niż długość trzpienia

Uniwersalny wkręt z częściowym gwintem do połączeń drewno-drewno lub metal-drewno w meblarstwie, konstrukcjach wewnętrznych lub konstrukcjach drewnianych w pomieszczeniach suchych lub osłoniętych

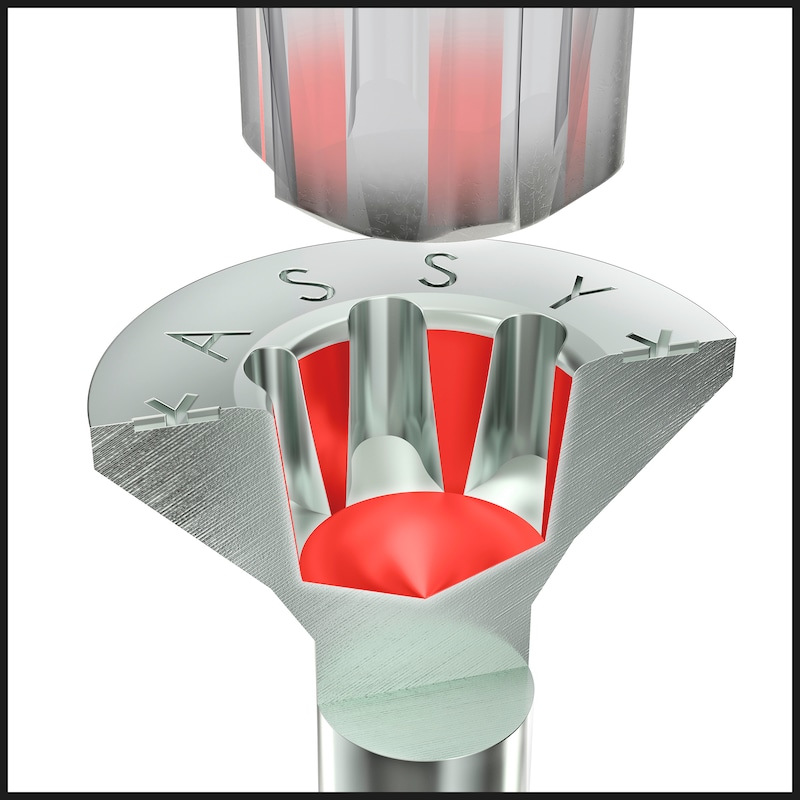

Idealne przeniesienie mocy dzięki gniazdu RW

• Większa moc dzięki większej powierzchni styku bitu
• Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu bitu
• Mniej zmian bitów, 1 bit do wielu średnic wkrętów
• Kompatybilność z poprzednim napędem AW

Znaczne zmniejszenie siły wymaganej podczas wkręcania

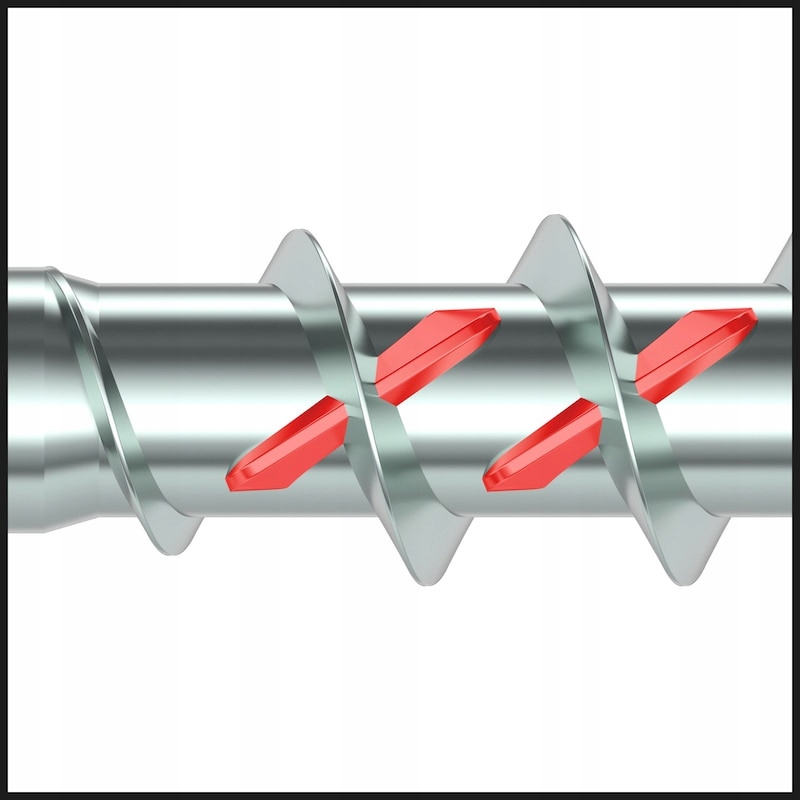

• Mniejsze opory oraz mniejsze ryzyko pęknięć podczas wkręcania ze względu na działanie frezu młynkowego
• Wysoki moment niszczący wkrętu minimalizuje ryzyko pęknięcia śruby podczas wkręcania.
• Przesunięcie frezu młynkowego w strefę gwintu ułatwia użytkownikowi pracę i eliminuje ryzyko otarcia palców o frez.
• Maksymalna ochrona narzędzi do wkręcania

Niskie niebezpieczeństwo przekręcenia wkrętu w materiale nawet przy szybkim wkręcaniu.

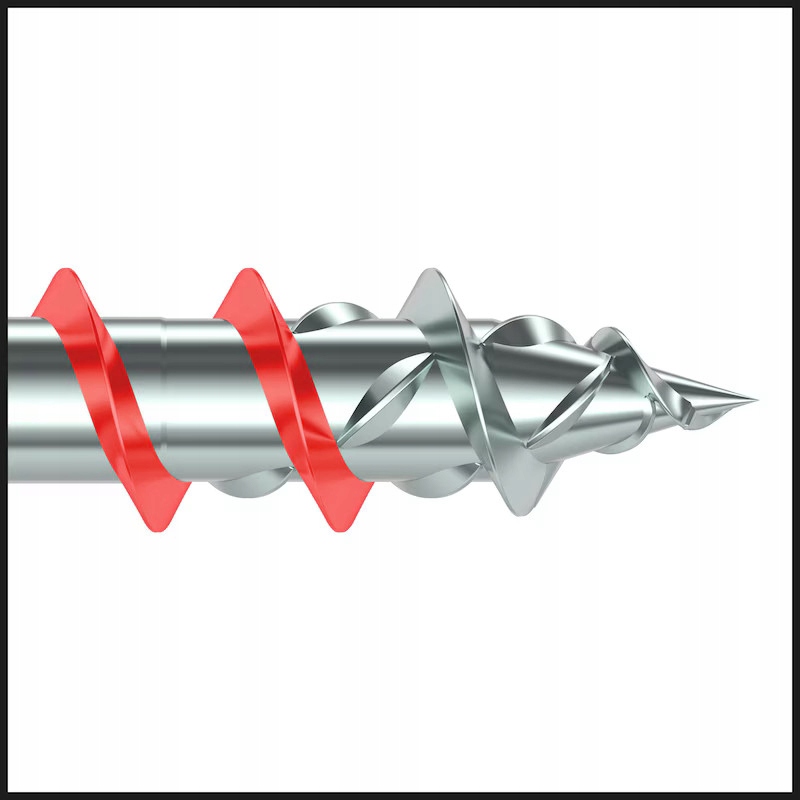

• Większe przeniesienie mocy w twardym drewnie dzięki wzmocnionej, asymetrycznej geometrii powierzchni nośnej gwintu grubozwojowego
• Lepsze mocowanie dzięki większej powierzchni nośnej gwintu

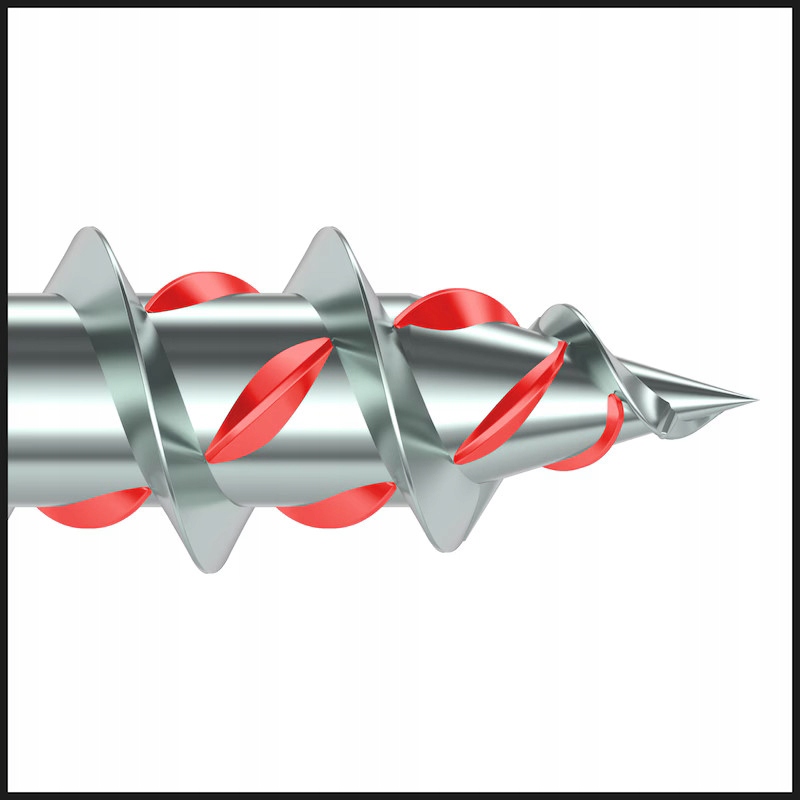

Gładki początek gwintu zapewnia optymalne zagłębianie wkrętu

• Ograniczony efekt rozłupywania dzięki frezom żebrowym na ostrzu
• Mniejsze tarcie gwintu pozwala zmniejszyć siłę wkręcania

Wysoka wytrzymałość i plastyczność.

• Specjalna obróbka cieplna gwarantuje wysokie wartości wytrzymałości i wysoką plastyczność

Potwierdzenie właściwości

Aprobata ETA-11/0190

Uwaga

• Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Do wymiarowania wkrętów ASSY o średnicy od 5 mm należy używać oprogramowania do konstrukcji drewnianych Würth
• Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. W przypadku zastosowań na zewnątrz i w pomieszczeniach, w których panuje stała wysoka wilgotność, należy użyć wkrętów ASSY 4 ze stali nierdzewnej A2 lub A4, a jeśli atmosfera zawiera chlor, wkrętów HCR ze stali nierdzewnej
• Wkręty do drewna ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kołkach z tworzywa sztucznego należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, wiertło, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem wpuszczanym lub z łbem płasko-soczewkowym

ilość sztuk: 100

stan: fabrycznie nowy

Cena za 100 sztuk
