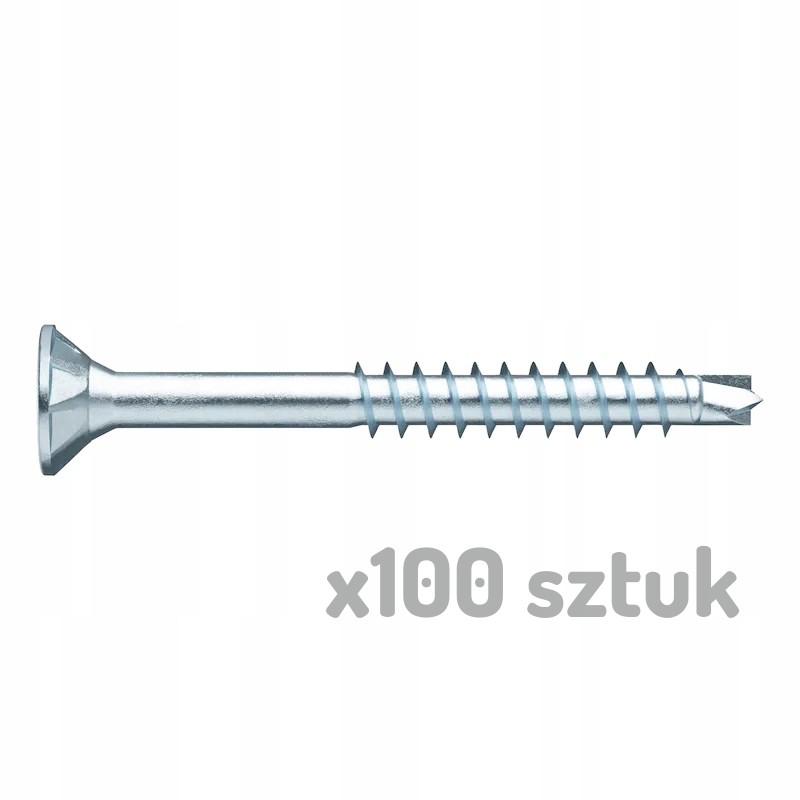

WKRĘT SZAFKOWY ASSY®PLUS 4 CSMP HARTOWANA STAL OCYNKOWANA, GWINT CZĘŚCIOWY, ŁEB PŁASKO STOŻKOWY

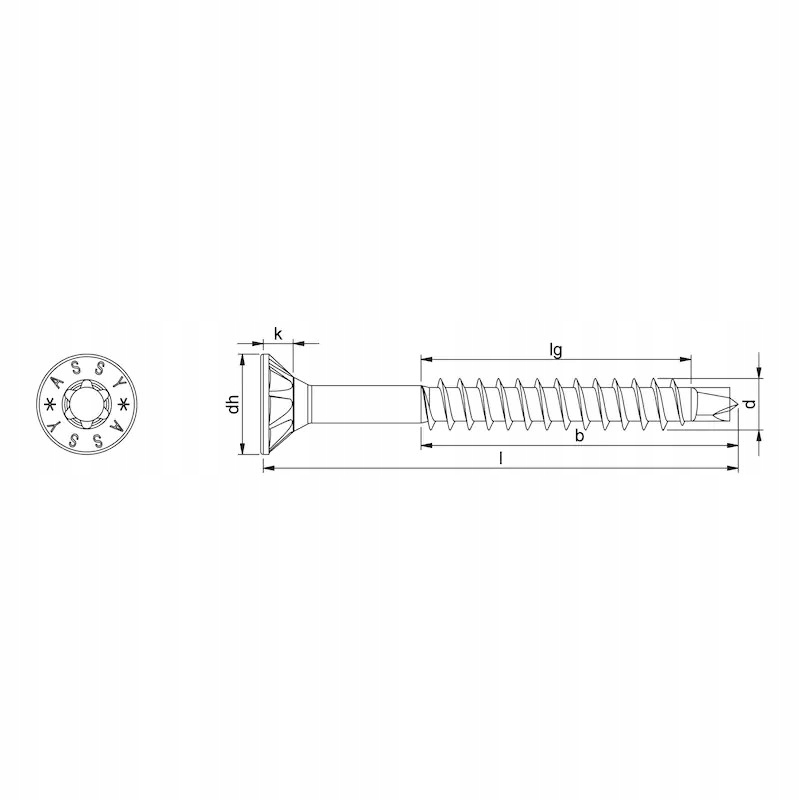

• Średnica znamionowa (d): 4 mm
• Długość (l): 60 mm
• Długość gwintu (lg): 35 mm
• Długość gwintu z wiertłem (b): 38 mm
• Typ łba: CSK

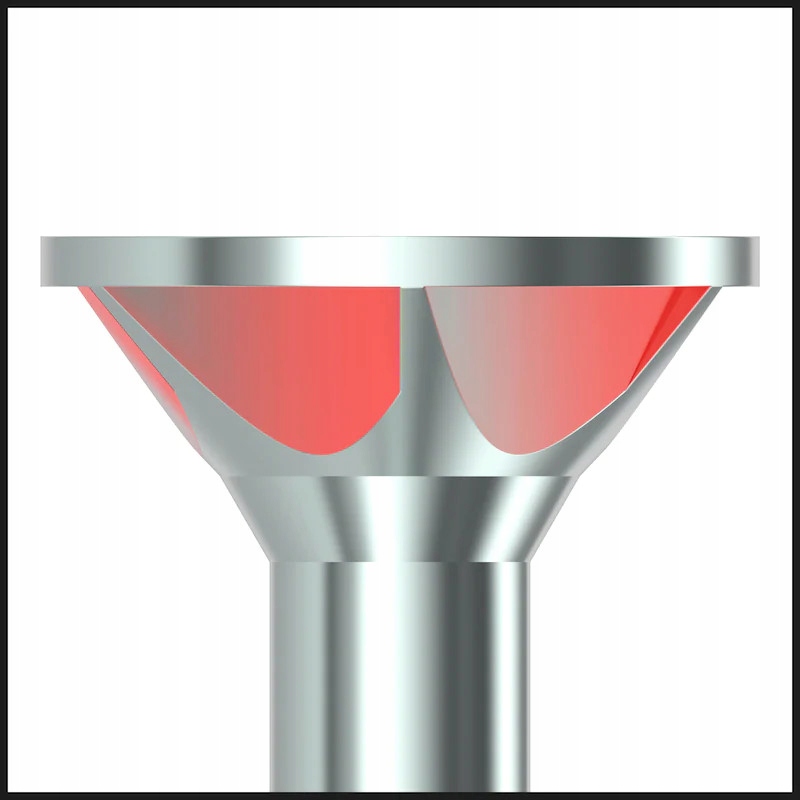

• Szczegóły łba: Frezowane kieszenie
• Średnica łba (dh): 8 mm
• Wysokość łba (k): 2,5 mm

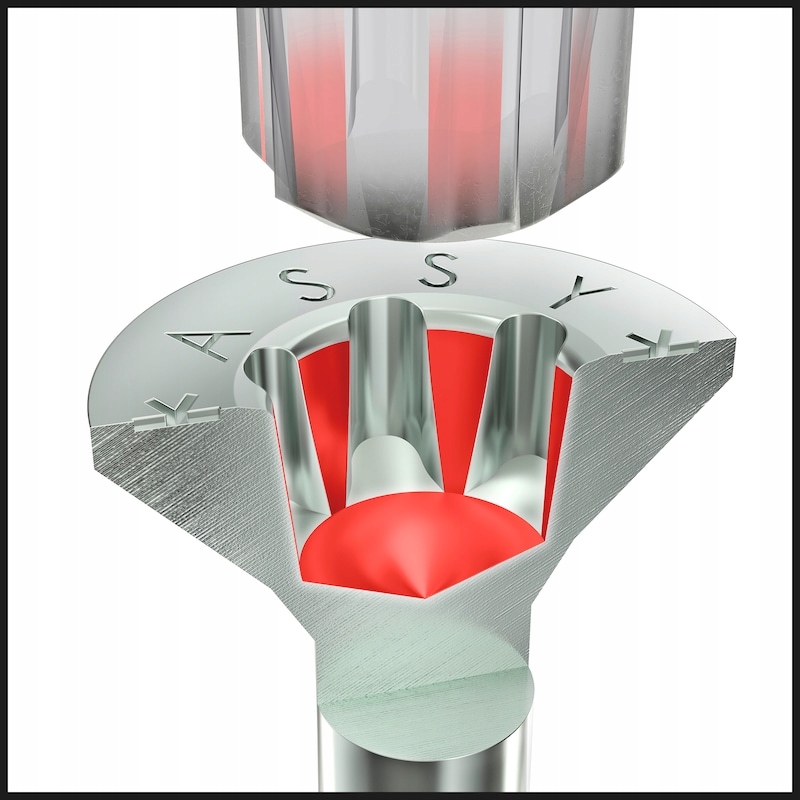

• Końcówka wewnętrzna: RW20
• Rodzaj gwintu: HOGWD
• Rodzaj gwintu: Częściowy gwint
• Konstrukcja: Z wałem
• Format gwintu: Gwint pojedynczy
• Średnica rdzenia: 2,5 mm

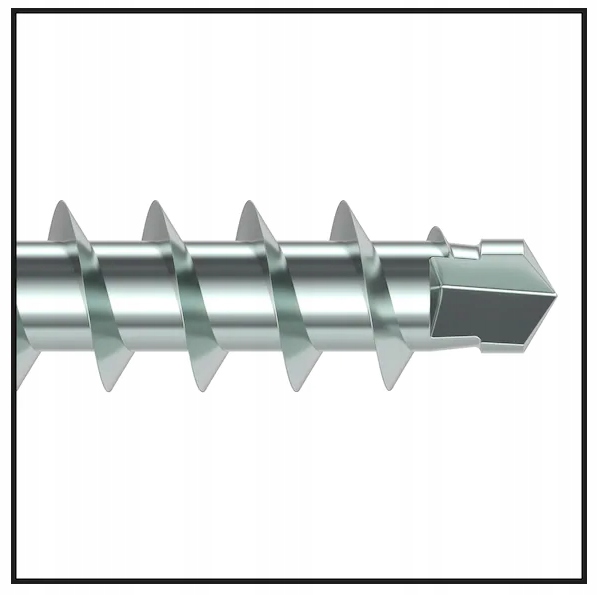

• Kształt końcówki: Ostrze samowiercące
• Materiał: Stal hartowana
• Powłoka: Cynkowana, biała
• Maks. kąt wkręcania: 90 Stopnie
• Min. kąt wkręcania: 0 Stopnie

Przeznaczone do użytku na podłożu:

• Sklejka
• Drewno
• Produkt drewnopochodny
• Drewno twarde
• LVL
• Drewno miękkie
• Drewno konstrukcyjne (KVH)
• OSB
• Płyta wiórowa
• Panel z litego drewna (SWP)

Zakres stosowania

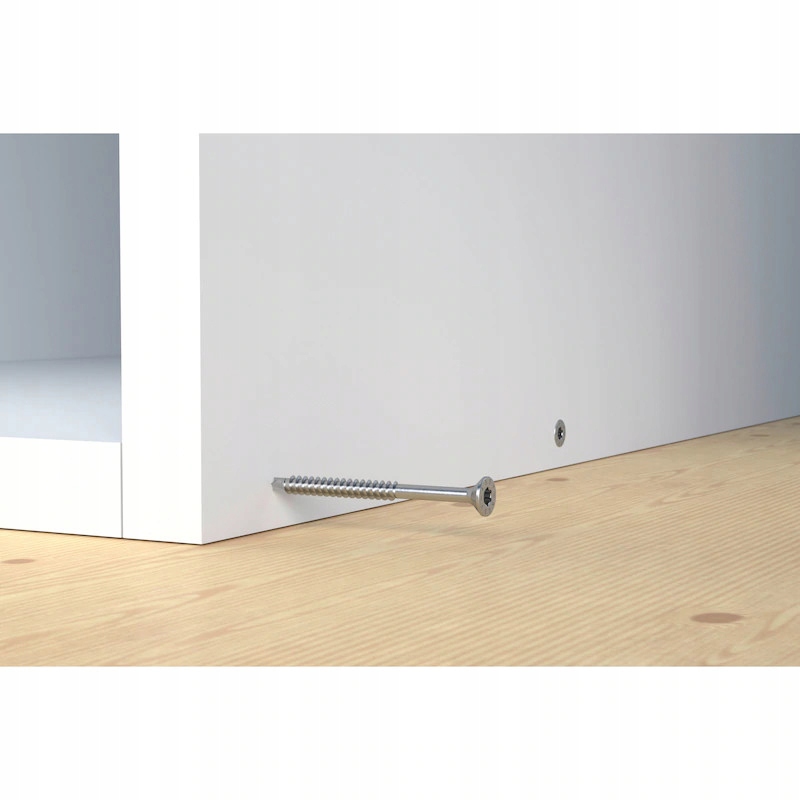

• Meble
• Korpus
• Konstrukcja magazynowa
• Konstrukcja stojaka wystawowego
• Złączka wewnętrzna

Pasujące maszyny

• BIT-RW20-LUMINOUSORANGE-1/4ZO-L25MM

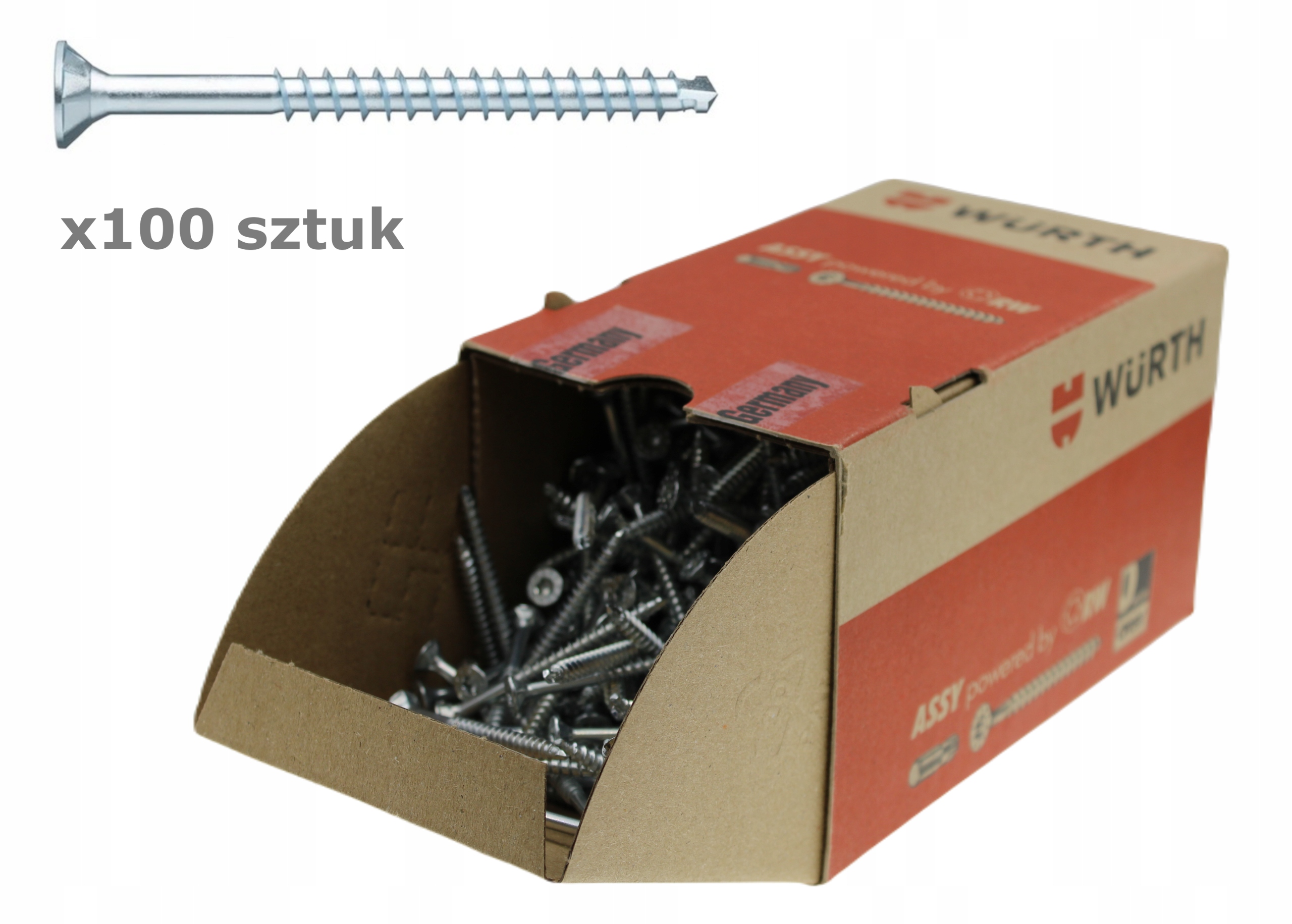

ilość sztuk: 100

stan: fabrycznie nowy

Cena za 100 sztuk

Obszar zastosowania

Do łączenia elementów drewnianych

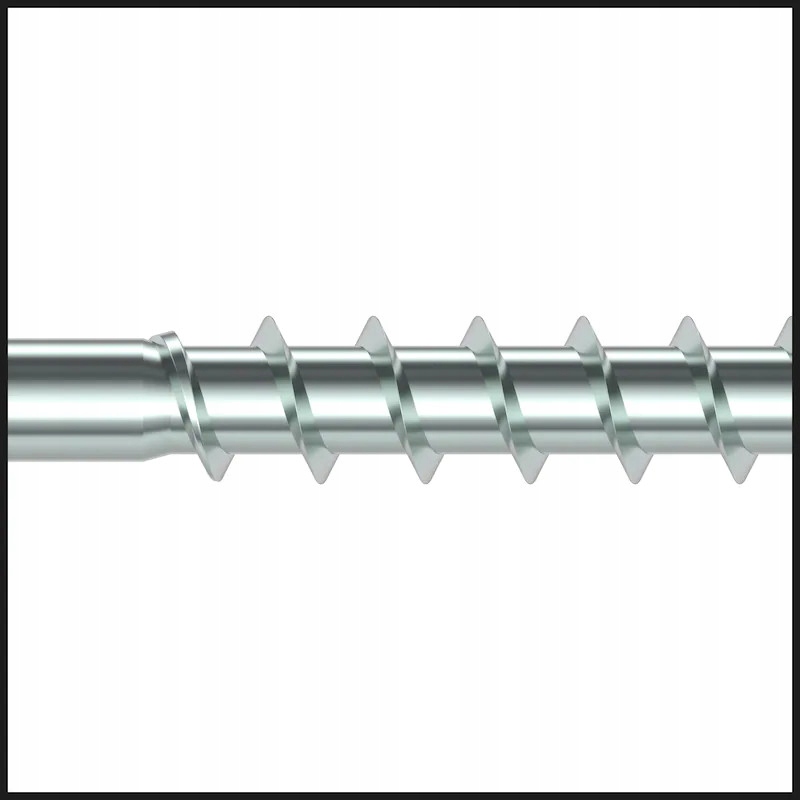

Łączenie elementów drewnianych poprzez ich ściąganie do siebie jest możliwe dzięki gwintowaniu częściowemu, zaczynającemu się zaraz przy trzpieniu. Gwint w tym przypadku znajduje się całkowicie w dolnym, drugim elemencie.

Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)

• Wysokiej jakości ochrona powierzchni, cynk, pasywowany na niebiesko chrom(VI) o grubości warstwy 5 µm
• Nadaje się do użytku w klasie wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08

Instrukcja

• W celu zwiększenia efektu łączenia lub oporu podczas dociągania łba zaleca się stosowanie idealnie dopasowanych podkładek ASSY 4
• Aby zapewnić optymalne wykorzystanie śruby, należy użyć bitu RW o odpowiednim rozmiarze
• Wkręty z gwintem częściowym idealnie nadają się do łączenia elementów drewnianych. Aby zapewnić optymalne połączenie, elementy, które mają zostać unieruchomione, nie mogą być grubsze niż długość trzpienia
• W przypadku używania śrub z łbem stożkowym płaskim do montażu metal-drewno, element metalowy musi być wyposażony w odpowiednie otwory z pogłębieniem stożkowym
• W przypadku przenoszących obciążenia połączeń drewno-metal wkręty ASSY muszą być dokręcone określonym momentem. Moment dokręcania = wymagany przeważający moment obrotowy x 1,2 < 90% momentu zrywającego
