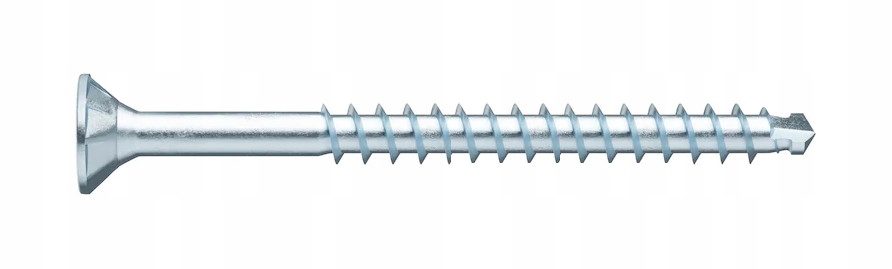

Specjalny wkręt uniwersalny ASSY®plus 4 CSMP Hartowana stal ocynkowana, gwint częściowy, łeb płasko stożkowy

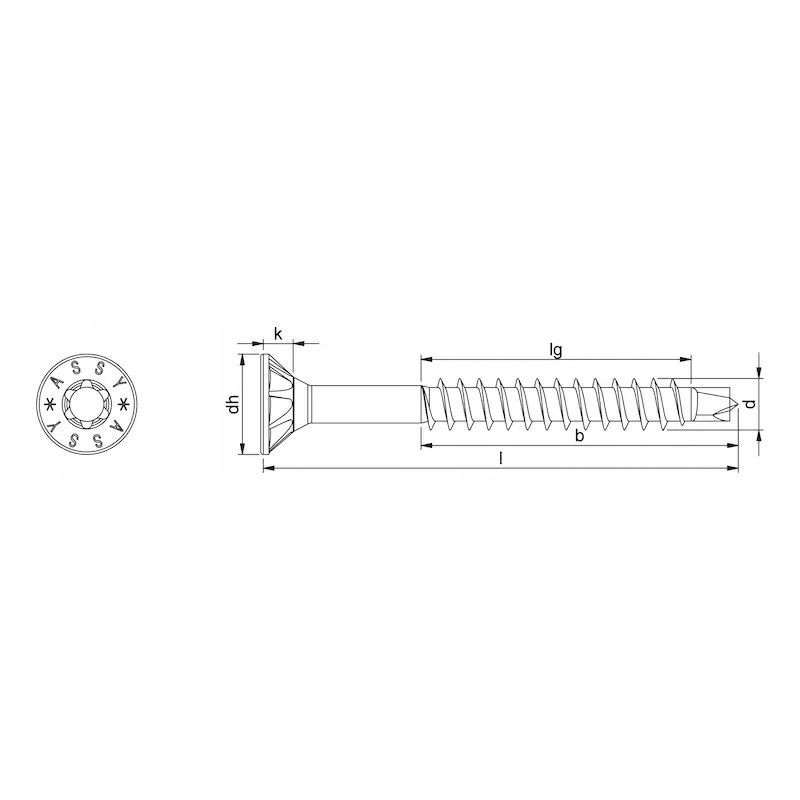

• Średnica znamionowa (d): 4 mm
• Długość (l): 35 mm
• Długość gwintu (lg): 23 mm
• Długość gwintu z wiertłem (b): 26 mm
• Typ łba: CSK
• Szczegóły łba: Frezowane kieszenie
• Średnica łba (dh): 8 mm
• Wysokość łba (k): 2,5 mm
• Końcówka wewnętrzna: RW20
• Rodzaj gwintu: HOGWD
• Konstrukcja gwintu: Częściowy gwint
• Wykonanie: Z wałem
• Format gwintu: Gwint pojedynczy
• Średnica rdzenia: 2,5 mm
• Kształt końcówki: Ostrze samowiercące
• Materiał: Stal hartowana
• Powłoka: Cynkowana, biała
• Maks. kąt wkręcania: 90 Stopnie
• Min. kąt wkręcania: 0 Stopnie

Przeznaczone do użytku na podłożu:

• Sklejka
• Panel z litego drewna (SWP)
• Płyta wiórowa
• OSB
• Drewno konstrukcyjne (KVH)
• Drewno miękkie
• LVL
• Drewno twarde
• Produkt drewnopochodny
• Drewno

Zakres stosowania

• Meble
• Złączka wewnętrzna
• Konstrukcja stojaka wystawowego
• Konstrukcja magazynowa
• Korpus

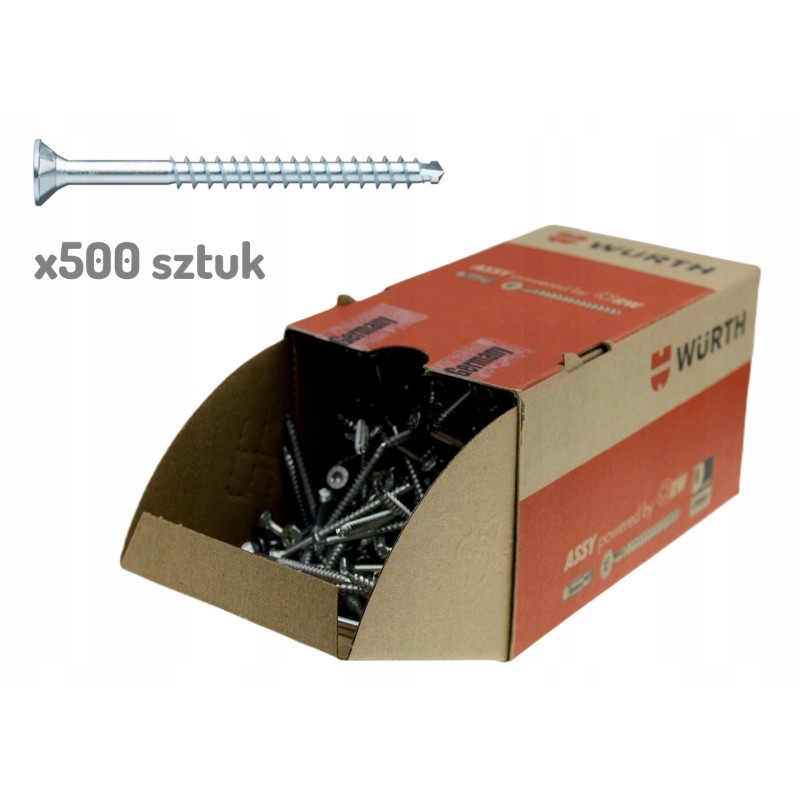

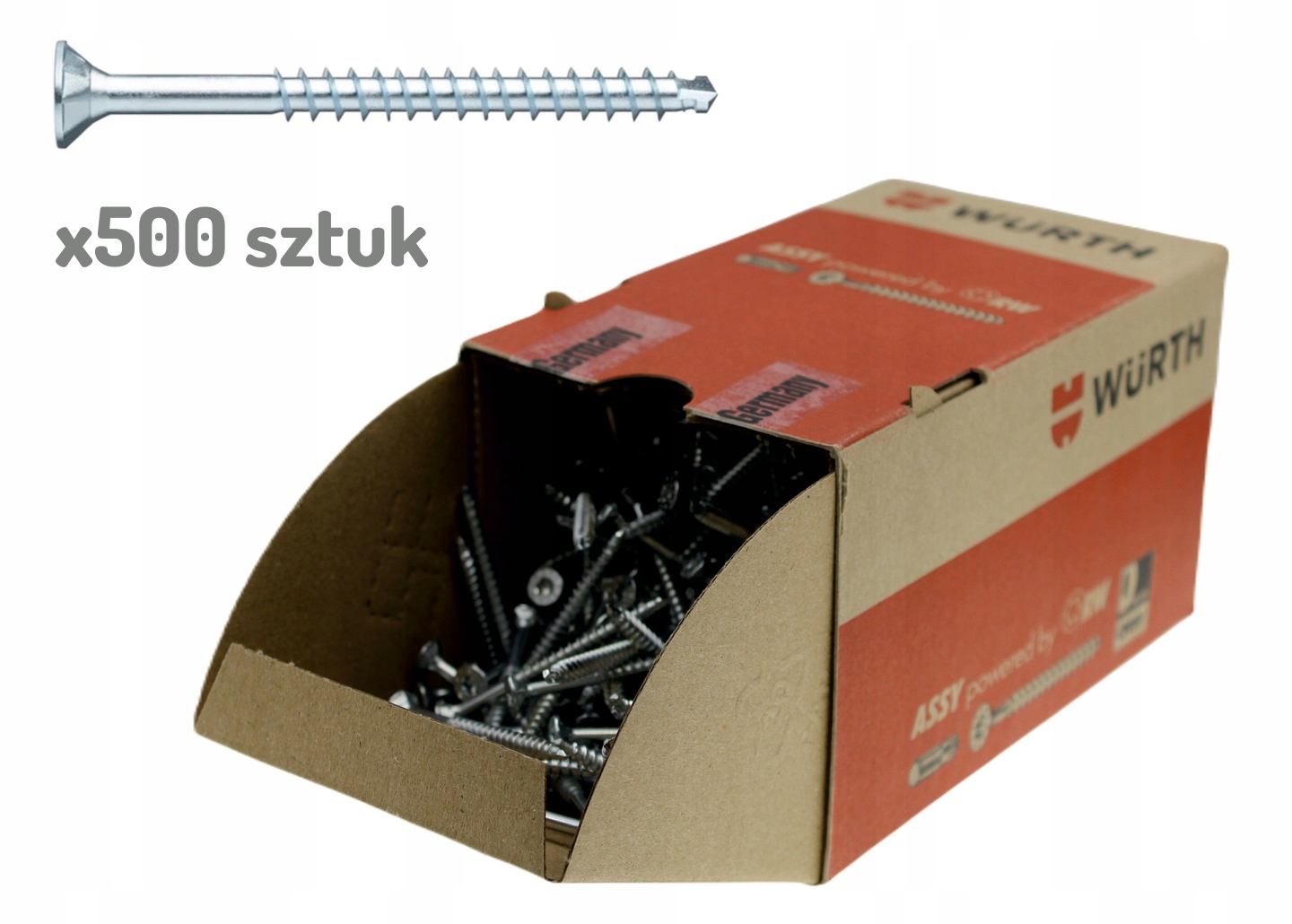

ilość sztuk: 500

stan: fabrycznie nowy

Cena za 500 sztuk (fabryczne opakowanie)

---------------------------------------------------------------------------------------------------

Obszar zastosowania

Do łączenia elementów drewnianych

Łączenie elementów drewnianych poprzez ich ściąganie do siebie jest możliwe dzięki gwintowaniu częściowemu, zaczynającemu się zaraz przy trzpieniu. Gwint w tym przypadku znajduje się całkowicie w dolnym, drugim elemencie.

Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)

• Wysokiej jakości ochrona powierzchni, cynk, pasywowany na niebiesko chrom(VI) o grubości warstwy 5 µm
• Nadaje się do użytku w klasie wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08

Instrukcja

• W celu zwiększenia efektu łączenia lub oporu podczas dociągania łba zaleca się stosowanie idealnie dopasowanych podkładek ASSY 4
• Aby zapewnić optymalne wykorzystanie śruby, należy użyć bitu RW o odpowiednim rozmiarze

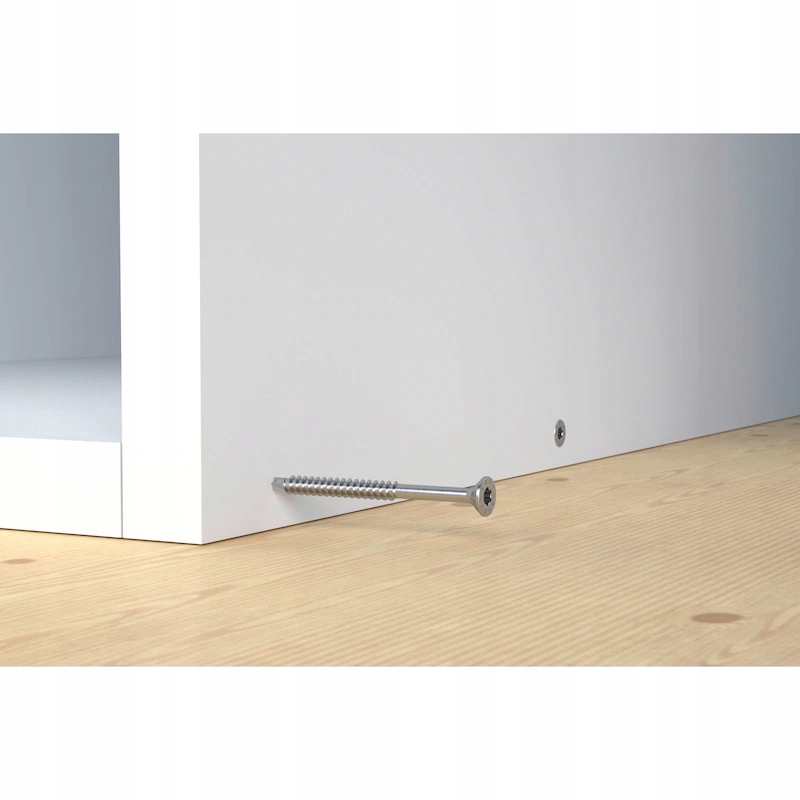

• Wkręty z gwintem częściowym idealnie nadają się do łączenia elementów drewnianych. Aby zapewnić optymalne połączenie, elementy, które mają zostać unieruchomione, nie mogą być grubsze niż długość trzpienia
• W przypadku używania śrub z łbem stożkowym płaskim do montażu metal-drewno, element metalowy musi być wyposażony w odpowiednie otwory z pogłębieniem stożkowym
• W przypadku przenoszących obciążenia połączeń drewno-metal wkręty ASSY muszą być dokręcone określonym momentem. Moment dokręcania = wymagany przeważający moment obrotowy x 1,2 < 90% momentu zrywającego

Uniwersalny wkręt z gwintem częściowym, z łbem płasko sto z frezem kieszeniowym, do dokładnego mocowania w pobliżu krawędzi, bez wiercenia wstępnego, połączeń drewno-drewno w suchych i mokrych pomieszczeniach

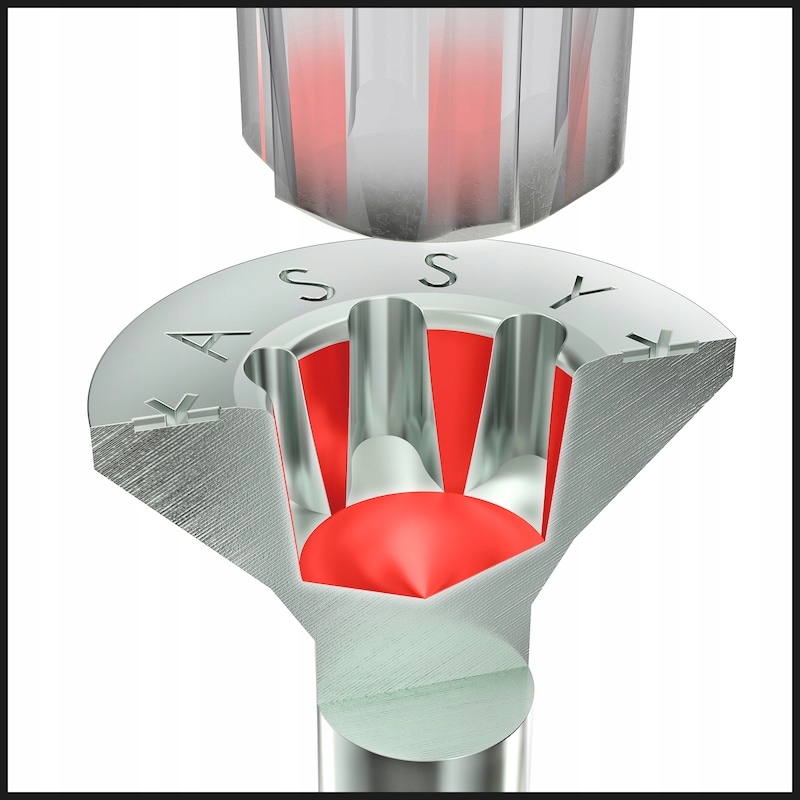

Idealne przeniesienie mocy dzięki napędowi RW

• Większa moc dzięki większej powierzchni styku końcówki
• Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu końcówki
• Mniej zmian końcówek, jedna końcówka do wielu średnic wkrętów
• Kompatybilność z poprzednim napędem AW

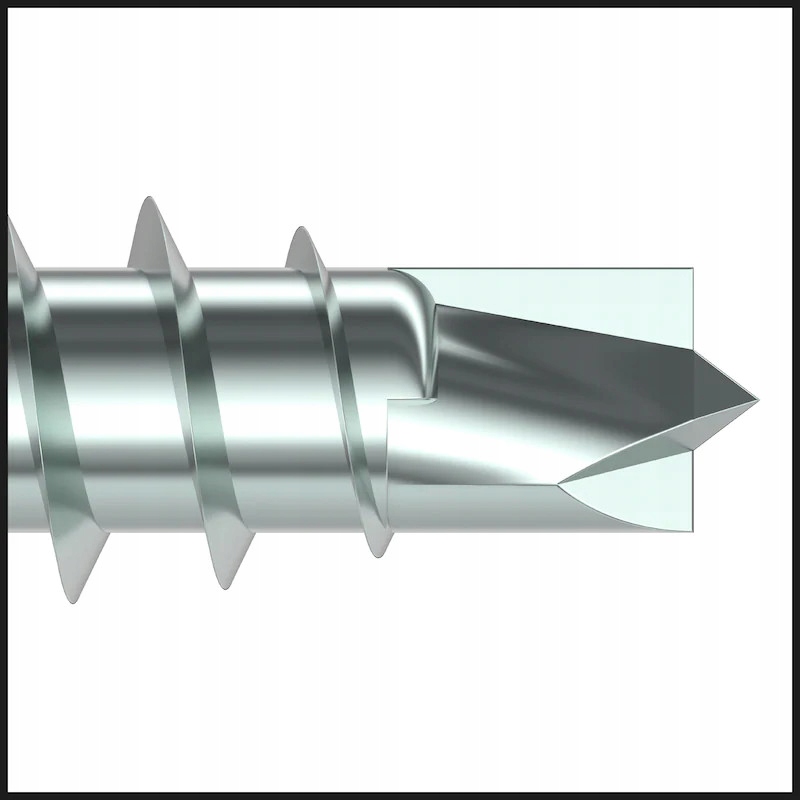

Małe odległości krawędzi

• Możliwe wiercenie w miejscach o małych dopuszczalnych odległościach krawędzi (3xd) dzięki klinowemu wierzchołkowi wiertła z równoległymi krawędziami tnącymi
• Montaż bez przerw
• Drewno nie rozłupuje się i nie pęka
• Niewielkie bicie długich śrub

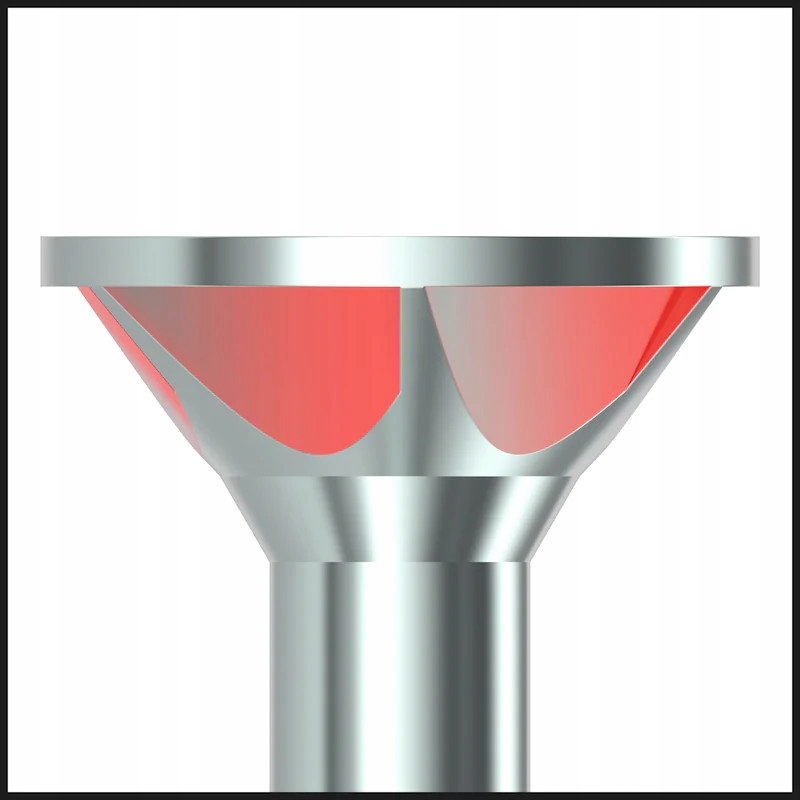

Czyste pogłębianie w miękkim drewnie

• Łatwe zagłębianie łba wkrętu w drewnie dzięki zoptymalizowanym frezom kieszeniowym
• Brak wykruszeń w powlekanych płytach wiórowych dzięki poprawie efektu frezowania i większej liczbie frezów kieszeniowych do ∅ 4,5 mm
• Doskonałe dopasowanie głowicy 90° do elementów mocujących z metalowymi pogłębieniami

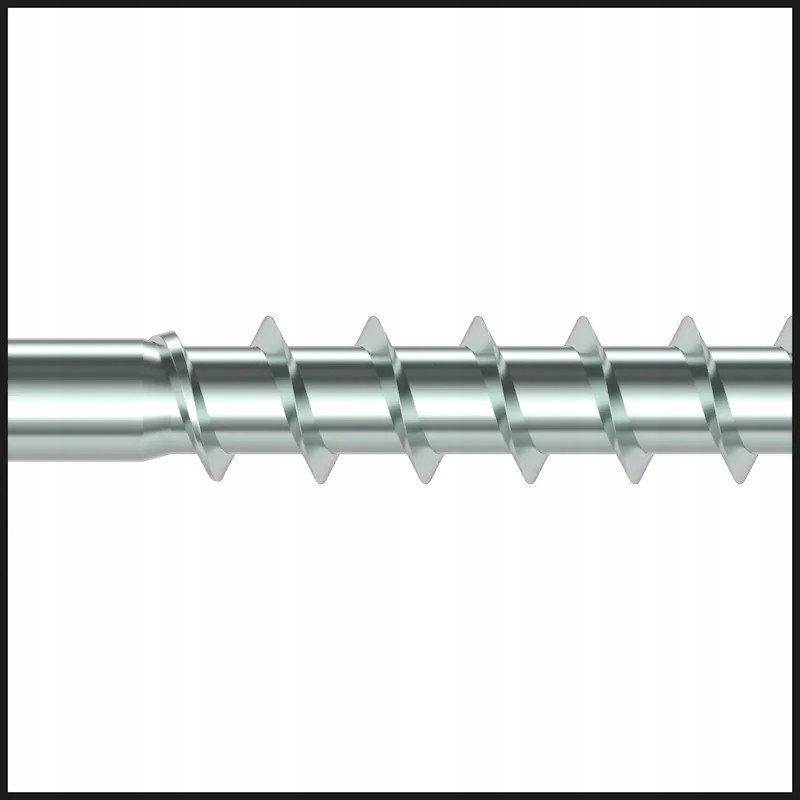

Maksymalna niezawodność połączenia gwintowego dzięki asymetrycznemu, pojedynczemu gwintowi

• Optymalne dopasowanie końcówki wiercącej i geometrii gwintu
• Doskonałe zakotwiczenie w drewnie dzięki asymetrycznemu układowi zwojów gwintu

Uwaga

• Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. Do zastosowań na zewnątrz oraz w pomieszczeniach o stałej wysokiej wilgotności należy używać wkrętów ze stali nierdzewnej ASSYplus 4
• Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Wymiary wkrętów ASSY można zastosować w oprogramowaniu firmy Würth do konstrukcji drewnianych od a ∅ równego 5 mm
• Wkręty do płyty wiórowej ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kotwach z tworzywa sztucznego, w których można również zmniejszyć obciążenie, należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, końcówka wiertarska, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem płasko-soczewkowym lub z łbem płasko-soczewkowym
